Задание выравнивания для заполнения оконной и дверной сборки

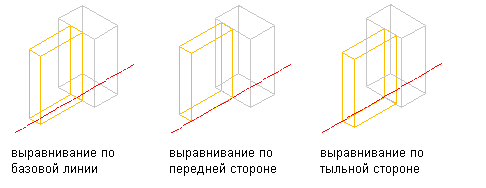

Эта процедура используется для привязки заполнения таким образом, чтобы привязка была к центру базовой линии оконной/дверной сборки, перед базовой линией или за ней. В виде "План" передняя часть оконной/дверной сборки (нарисованная слева направо) находится ниже базовой линии, а задняя часть - выше базовой линии.

Задание привязки панелей оконной/дверной сборки

1. Выберите вкладку "Управление"панель "Стиль и отображение""Диспетчер стилей".
2. Разверните "Архитектура" "Стили оконных/дверных сборок".
   Прим.: Или можно выбрать на чертеже дверную/оконную сборку и выбрать вкладку "Дверная/оконная сборка" панель "Общие" раскрывающийся список "Редактировать стиль" "Стили дверных/оконных сборок".
3. Выберите дверную/оконную сборку.
4. Перейдите на вкладку "Правила проектирования".
5. В левой панели окна в опции "Определения элементов" выберите "Заполнения".
6. Выберите определение заполнения или нажмите , чтобы создать новое определение.
7. Выберите привязку: спереди, по центру или сзади.
8. Нажмите "ОК".
