Изменение направления линии крыши или подошвы стены на противоположное

Данная процедура используется для того, чтобы обратить условия, наложенные на линию крыши или подошвы стены. При обращении линии крыши или подошвы начальная и конечная точки стены не меняются местами.

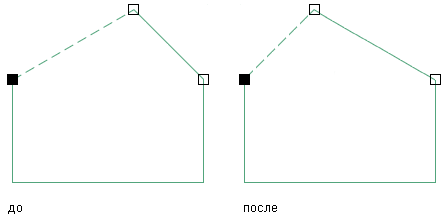

На иллюстрации ниже показано обращение линии крыши стены.

Обращение линии крыши стены

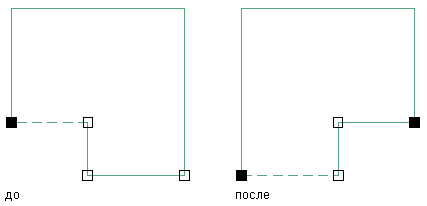

На иллюстрации ниже показано обращение линии подошвы стены.

Обращение подошвы стены

1. Выберите стену, содержащую линию крыши или подошву, которую требуется отредактировать.
2. Щелкните вкладку "Стена"панель "Редактирование"раскрывающийся список "Линия крыши/подошва""Редактировать по месту".

   Создается временный профиль, позволяющий редактировать геометрию линии крыши или подошвы.

3. Выберите профиль.
4. Щелкните вкладку "Контекстное редактирование"панель "Профиль""Обратить".
5. Выберите линию крыши или подошву.

   Выбранная линия меняет направление на противоположное; условие применяется к противоположному концу линии.

6. Сохраните или отмените изменения.

   Если требуется…	то …
   восстановить линию крыши и подошву в том виде, как было до редактирования,	щелкните вкладку "Контекстное редактирование"панель "Правка""Отмена".
   сохранить изменения,	щелкните вкладку "Контекстное редактирование"панель "Правка""Готово". Для определения геометрии стены используется отредактированный профиль.
