Эта процедура используется для создания блоков AutoCAD для представления каждого вида определения многовидового блока в экранных представлениях.
- Нарисуйте виды, необходимые для определенного экранного представления.
Если требуется ... то... создать виды для переднего и заднего направлений, нарисуйте их на плоскости XZ. создать виды для левого и правого направлений, нарисуйте их на плоскости YZ. создать виды для нижнего и верхнего направлений, нарисуйте их на плоскости XY. создать блок для вырезающего элемента, создайте блок, содержащий объекты, например формообразующие элементы, предназначенные для использования в качестве вычитающего тела. - При необходимости укажите дополнительные точки вставки на слой Defpoints с помощью команды AutoCAD. Прим.: Точки, добавляемые к видовым блокам, обладают накопительным эффектом. Например, если добавляется одна точка к видовому блоку, использующемуся для вида сверху, и две точки для видового блока, использующегося для вида модели, то в итоге имеются четыре точки для всего цикла. Четвертой точкой является обычная базовая точка, определяемая в процессе создания блока.
- Перед формированием блоков из этих отдельных видов выберите опцию "Мировая система координат".
- Определите каждый вид как блок и в процессе определения каждого блока задайте координаты положения базовой точки вставки.

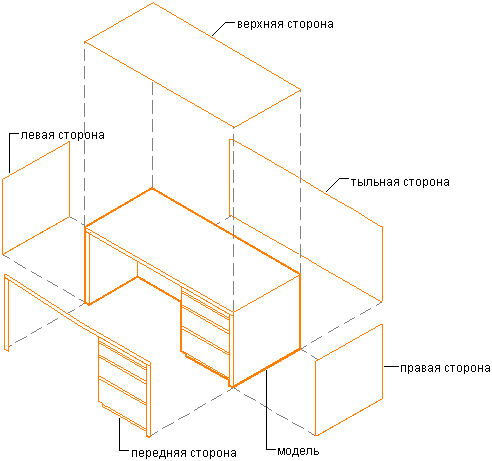

Например, если указывается базовая точка вставки видового блока модели как средняя точка задней кромки обратной стороны, то для переднего и заднего видовых блоков точкой вставки будет средняя точка задней кромки. Далее, у левого и правого видовых блоков базовой точкой вставки будет точка у нижнего угла обратной стороны, при этом базовая точка вставки для верхнего и нижнего видовых блоков будет находиться посередине задней кромки.
Создание индивидуальных блоков для определения многовидового блока
Совет: Полезно договориться об условных наименования при сохранении видов как блоков. Например, называть блок вида в плане как стол-вп, а имя блока вида справа - стол-п.
