Создание формообразующего элемента "Цилиндрический свод"

Эта процедура используется для создания формообразующего элемента "Цилиндрический свод". Точка вставки формообразующего элемента "Цилиндрический свод" находится в центре его нижней грани.

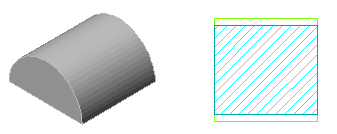

Формообразующий элемент "Цилиндрический свод" в 3D виде и в плане

1. На инструментальной палитре "Формообразование" выберите инструмент "Цилиндрический свод".

   Возможные альтернативные действия: щелкните вкладку "Главная"панель "Создание"раскрывающийся список "Ящик""Цилиндрический свод".

2. Задайте первый угол цилиндрического свода.
3. Перетащите курсор и задайте второй угол цилиндрического свода.
4. Введите угол поворота или, для принятия значения угла по умолчанию равного 0, нажмите клавишу Enter.
5. Продолжите добавление формообразующих элементов "Цилиндрический свод", а затем нажмите Enter.
