Создание детали на текущем виде чертежа

Эта процедура используется для размещения выносного элемента, с помощью которого на текущем виде чертежа создается деталь.

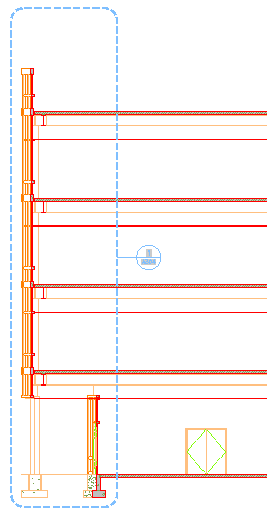

Просмотр границы выносного элемента разреза здания

1. На панели быстрого доступа выберите Диспетчер структуры проекта.
2. Перейдите на вкладку "Виды".
3. Выберите чертеж вида, на котором необходимо разместить выносной элемент узла, нажмите правую кнопку мыши и выберите "Открыть".
4. Инструментальные палитры: нажмите ("Свойства") и выберите "Документ".
5. Выберите палитру "Выносные элементы".
6. Выберите инструмент выносного элемента узла.

   Если требуется …	то …
   создать выносной элемент с границей детали и с обозначением выноски детали,	выберите один из инструментов границы детали. AutoCAD Architecture предоставляет инструменты границы детали круглой, прямоугольной и произвольной формы.
   создать выносной элемент без границ детали,	выберите один из инструментов обозначения выноски детали. AutoCAD Architecture предоставляет инструменты для обычных обозначений выноски детали, обозначений выноски с флажком и обозначений выноски с атрибутом номера листа.

   Альтернативный вариант: щелкнуть на вкладке "Аннотации" панели "Выносные элементы" раскрывающемся списке "Граница выносного элемента" для выносных элементов с границей или на вкладке "Аннотации" панели "Выносные элементы" раскрывающемся списка "Выносной элемент" для выносных элементов без границы.

7. При выборе инструмента границ детали следует задать пределы этих границ детали.
8. Задайте линию выноски детали и нажмите Enter.

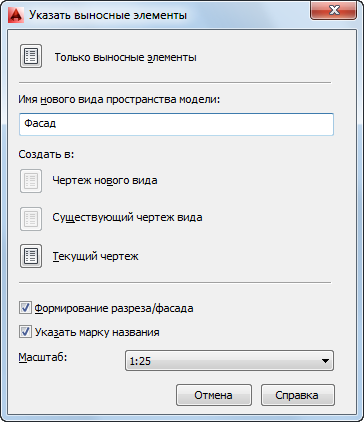

9. Под заголовком "Имя нового вида пространства модели" введите имя для содержащего данную деталь нового вида пространства модели.
10. Если нужно, выберите опцию "Формирование разреза/фасада".
11. Если необходимо добавить к виду пространства модели название, выберите "Поместить обозначение названия".
12. Выберите масштаб вида пространства модели.
13. Нажмите "Текущий чертеж".
14. Если необходимо создать деталь с разрезом/фасадом, задайте точку вставки 2D разреза/фасада.
15. Если необходимо создать деталь без разреза/фасада, задайте пределы данного вида пространства модели, содержащие детализируемую область.

    Эти пределы вида пространства модели будут определять принятый по умолчанию размер вида листа, поэтому если границы пространства модели слишком малы, могут возникнуть затруднения при размещении надписей.

    Как только вид пространства модели помещен на чертеж, поля-заместители выносного элемента изменяются, отображая знак вопроса. Чтобы их заполнить, следует поместить вид пространства модели на лист.

    Вид пространства модели отображается в Диспетчере структуры проекта под видом чертежа, в котором он был создан.
