Редактирование линии крыши или подошвы стены

Данная процедура используется для того, чтобы редактировать геометрию линии крыши или подошвы стены:

• добавлять, изменять или удалять фронтоны,
• Добавлять, изменять или удалять уступы.
• Проецировать линию крыши или подошву на полилинию или на другие объекты, например, на крыши, скаты крыш, перекрытия и лестницы.
• создавать пользовательские характеристики линии крыши или подошвы путем добавления и корректировки вершин и кромок,
• изменять направление линии крыши или подошвы стены на противоположное без изменения направления самой стены,
• отменять все изменения, внесенные в линию крыши или подошву стены.

Отредактировать линию крыши и подошву можно также в таблице "Линия крыши/Подошва" в палитре свойств.

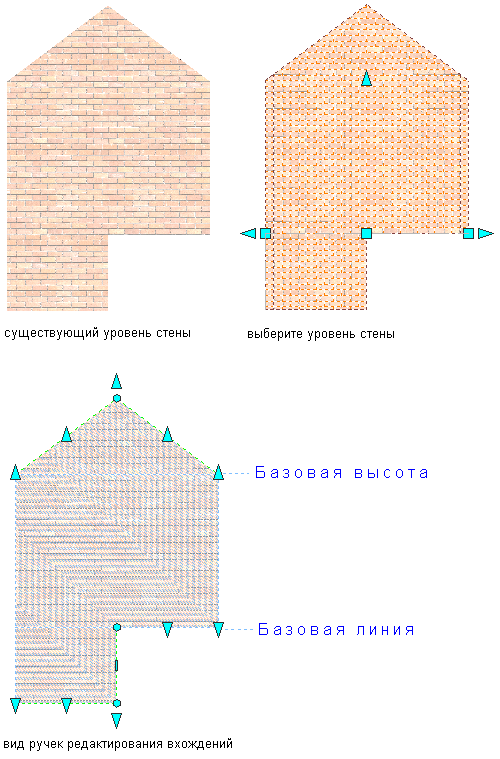

Просмотр ручек редактирования "по месту" стены в вертикальной проекции

Прим.: Если требуется спроецировать линию крыши или подошву на полилинию, то прежде, чем приступать к данной процедуре, необходимо вычертить полилинию.

1. Выберите стену, содержащую линию крыши или подошву, которую требуется отредактировать.
2. Щелкните вкладку "Стена"панель "Редактирование"раскрывающийся список "Линия крыши/Подошва"Контекстное редактирование.

   Создается временный профиль для редактирования геометрии линии крыши и линии подошвы.

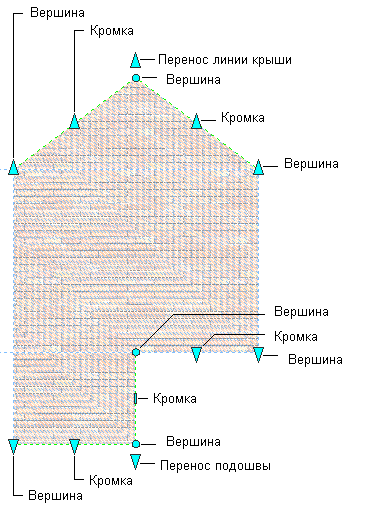

   Ручки редактирования "по месту" стены в вертикальной проекции

3. Прим.: После выполнения задачи редактирования может потребоваться снова выбрать профиль для выполнения другой задачи редактирования.
   Отредактируйте профиль.

   Если требуется …	то …
   добавить фронтон к линии крыши или подошве,	выберите профиль и щелкните вкладку "Контекстное редактирование"панель "Профиль"Добавить фронтон. Выберите линию крыши или подошву.
   добавить уступ к линии крыши или подошве,	выберите профиль и щелкните вкладку "Контекстное редактирование"панель "Профиль"Добавить уступ. Выберите линию крыши или подошву.
   изменить форму линии крыши или подошвы,	выберите профиль и, действуя ручками "Переместить линию крыши", "Переместить подошву", "Вершина" и "Грань", откорректируйте форму.
   добавить вершины к линии крыши или подошве	выберите профиль и щелкните вкладку "Контекстное редактирование"панель "Профиль"Добавить вершину. Выберите точку для каждой новой вершины и нажмите Enter.
   удалить вершины из линии крыши или подошвы,	выберите профиль и щелкните вкладку "Контекстное редактирование"панель "Профиль"Удалить вершину. Выберите удаляемые вершины и нажмите Enter.
   спроецировать линию крыши или подошву на полилинию,	выберите профиль и щелкните вкладку "Контекстное редактирование"панель "Профиль"Проецировать на полилинию. Выберите линию крыши или подошву и выберите полилинию. Для сохранения геометрии нажмите Enter, а для удаления — введите y (да).
   спроецировать линию крыши или подошву на другой объект, например, на лестницу или крышу,	выберите профиль и щелкните вкладку "Контекстное редактирование" панель "Профиль"Автопроецирование. Выберите линию крыши или подошву и выберите объект.
   изменить направление линии крыши или подошвы на противоположное,	выберите профиль и щелкните вкладку "Контекстное редактирование"панель "Профиль"Обратить. Выберите линию крыши или подошву.
   восстановить линию крыши для базовой высоты стены или восстановить подошву для базовой линии стены,	выберите профиль и щелкните вкладку "Контекстное редактирование"панель "Профиль"Удалить. Выберите линию крыши или подошву.

   Прим.: Чтобы добавить фронтон или уступ к линии крыши или к подошве, которая была отредактирована ранее, вначале удалите существующую линию крыши или подошвы при помощи инструмента "Удалить".
4. Сохраните или отмените изменения.

   Если требуется…	то …
   восстановить линию крыши и подошву в том виде, как было до редактирования,	щелкните вкладку "Контекстное редактирование"панель "Правка"Отмена.
   сохранить изменения,	щелкните вкладку "Контекстное редактирование"панель "Правка"Готово. Для определения геометрии стены используется отредактированный профиль.
