Первый этап создания разреза заключается в проведении линии разреза через модель здания. Линия разреза определяет границы разреза, извлекаемого из модели здания.
Создание объекта разреза с линии разреза
При получении разреза, в линии разреза укажите тип создаваемого объекта разреза.
| Если создается ... | результатом является... |
|---|---|
| объект 2D разреза, | ортографическая проекция модели здания. |
| объект 3D разреза или псевдоразрез, | участок модели здания, определяемый в линии разреза. |
Создание вида псевдоразреза с линии разреза
При создании вида псевдоразреза с линии разреза новый объект разреза не создается, но вместо этого происходит переключение на специальный вид 3D модели здания. Объекты для включения в разрез не выбираются; псевдоразрез включает все объекты чертежа. Линия разреза определяет также отображение объектов на псевдоразрезе. Объекты или части объектов, находящиеся внутри ограничивающей рамки, сохраняют исходные графические свойства. Объекты или части объектов, находящиеся за пределами линии разреза, либо совсем не отображаются, либо отображаются с помощью специального графического компонента для отсеченной части.
Вид линии разреза
В виде сверху линия разреза отображается так, как и предполагается в конструкторской документации. Обозначения разреза указывают направление, по которому происходит разрез.

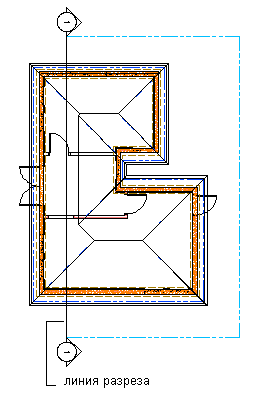

Вид сверху линии разреза и обозначения
В изометрическом виде та же линия разреза отображается с помощью границы, которая определяет размеры разреза.

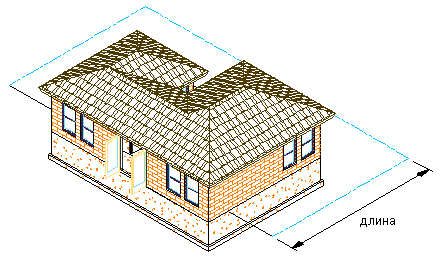

Изометрический вид на линию разреза
Изменение линии разреза
Можно изменить линию разреза для контроля создаваемого разреза. С помощью линии разреза можно изменять высоту и форму разреза. Можно также добавить нижний выступ к разрезу и сформировать графические разделы разреза.
Можно менять свойства линии разреза до или после создания связанного разреза. После изменения свойств линии разреза можно применить эти изменения к разрезу, который был получен раньше с помощью линии разреза.
Использование графических разделов в разрезах
Можно задать графические разделы в свойствах линии разреза. Эти графические разделы добавляются к 2D или 3D разрезу при его создании. Разделы указываются как расстояния от плоскости разреза линией разреза. Можно контролировать вес линий и другие графические свойства разделов для добавления уровней глубины к разрезам. Например, можно отобразить один раздел с тяжелым весом линии, а другой с легким весом, чтобы показать, что первый раздел находится перед вторым разделом.
Можно использовать графические свойства раздела вместе с графическими свойствами материала.
