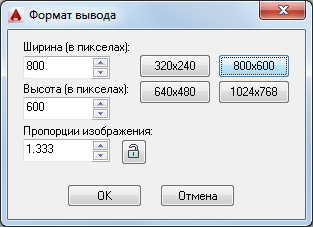

Диалоговое окно "Формат вывода"

Задание разрешения для тонированного изображения.

Если задается уникальный формат вывода, он добавляется в список "Формат вывода" палитры "Параметры визуализации". Возможно временное хранение в списке форматов вывода четырех уникальных значений формата вывода, но они не сохраняются с текущим чертежом и не переносятся из одного сеанса черчения в другой.

Список параметров

Отображаются следующие параметры.

Ширина

Устанавливает разрешение по ширине для выходного изображения в пикселах.

Можно задать значение ширины в интервале от 8 до 4096.

Высота

Устанавливает разрешение по высоте для выходного изображения в пикселах.

Можно задать значение высоты в интервале от 8 до 4096.

Пропорции изображения

Устанавливает пропорцию визуализированного изображения как отношение ширины к высоте.

При изменении этого значения меняется значение высоты, чтобы сохранить пропорцию визуализированного изображения.

Блокировать/разблокировать пропорции изображения

Блокирует пропорцию при задании пользовательского выходного разрешения.

Ширина и высота привязаны друг к другу. Изменение одного параметра приводит к изменению значений другого для поддержания значения пропорций.

Кнопки "Разрешение набора параметров"

Выберите одно из четырех наиболее часто используемых выходных разрешений.
