Установите разрешение визуализированного изображения, указав его ширину и высоту в пикселах.
Отображением визуализированного изображения управляют три параметра разрешения: ширина, высота и пропорции изображения.
Настройка ширины и высоты
Ширина и высота указывают размер визуализированного изображения в пикселах. Пиксел (от Picture Element, элемент изображения) - это одна точка графического изображения.
По умолчанию установлено выходное разрешение 640 x 480, максимально возможное расширение - 4096 x 4096. Чем больше установлено значение разрешения, тем меньше размер пикселов и точнее отображаются элементы. Для визуализации изображений с высоким разрешением требуется больше времени.
Выходное разрешение, установленное в диалоговом окне "Формат вывода", сохраняется в текущем чертеже и отображается в списке "Формат вывода визуализированного изображения" на панели ленты "Визуализация". Чтобы протестировать визуализацию, используйте меньшее разрешение (320 x 200 и ниже). По мере добавления элементов и материалов рекомендуется переходить к разрешениям среднего диапазона, например 640 x 480. В конечной визуализации презентации следует применять наибольшее разрешение, необходимое для проекта (1024 x 768 и выше).
Установка пропорции
Пропорция указывает размеры визуализации, выраженные как отношение ширины к высоте без учета разрешения изображения. Значение пропорции задается параметром "Пропорции изображения". Значение пропорции обычно указывается в виде отношения ширины к высоте (например, 4:3) или коэффициента (1,333). При изменении этого значения меняется параметр "Высота", чтобы сохранить правильные размеры выходного разрешения.

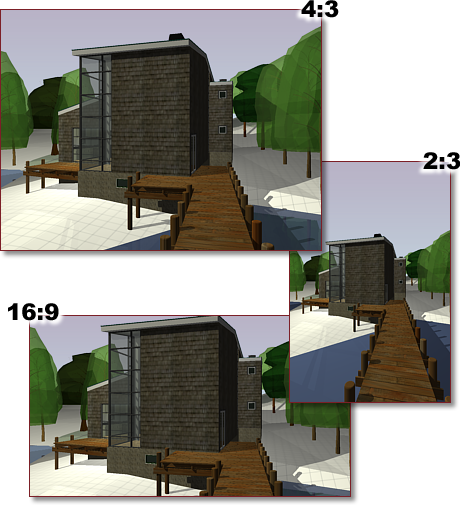

В следующем примере демонстрируются различные пропорции.
При фиксации пропорции изображения параметры ширины и высоты становятся зависимыми друг от друга: при изменении одного автоматически меняется другой в соответствии со значением пропорции.
