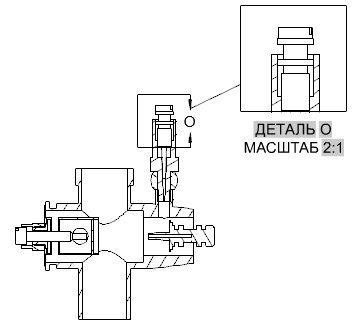

Создание выносного элемента с прямоугольной границей

Можно создавать выносные элементы из видов чертежа документации модели.

  1. Нажмите вкладку "Лист"панель "Создать вид"раскрывающийся список "Выносной элемент""Прямоугольный". найти
  2. Выберите вид, который требуется использовать в качестве родительского.
    Совет: Формат выносного элемента определяется текущим стилем выносного элемента. Эти параметры можно переопределить на контекстной вкладке ленты "Создание выносного элемента". Например, можно указать идентификатор выносного элемента, масштаб и видимость метки выносного элемента.
  3. Щелкните в центре области, подлежащей увеличению.
  4. Щелкните угол для определения области, подлежащей увеличению. Идентификатор выносного элемента размещается в месте щелчка мыши, и в позиции курсора отображается образец выносного элемента.
    Прим.: При необходимости после создания выносного элемента положение идентификатора можно изменить.
  5. Переместите образец в требуемое положение и щелкните мышью для размещения вида.
