ПОЛИТЕЛО (команда)

Создание 3D-тела наподобие стены.

найти

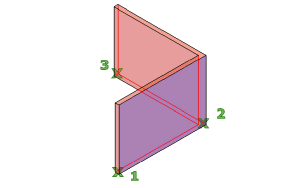

Стены можно создавать с помощью прямых и изогнутых сегментов постоянной высоты и ширины.

С помощью команды ПОЛИТЕЛО можно преобразовать имеющуюся линию, 2D полилинию, дугу или окружность в тело с прямоугольным профилем. Политело может содержать криволинейные сегменты, но профиль всегда является прямоугольным по умолчанию.

Тело можно строить с помощью команды ПОЛИТЕЛО точно так же, как полилинию. Системная переменная PSOLWIDTH определяет для тела ширину по умолчанию. Системная переменная PSOLHEIGHT определяет для тела высоту по умолчанию.

Отображаются следующие запросы.

Начальная точка

Задание начальной точки для сегмента политела.

Объект

Указывается объект для преобразования в тело. Возможные объекты:

Отрезок
Дуга
2D полилиния
Окружность

Высота

Указывается высота тела. Высота по умолчанию устанавливается равной текущему значению переменной PSOLHEIGHT.

Ширина

Задается ширина тела. Ширина по умолчанию устанавливается равной текущему значению переменной PSOLWIDTH.

Выравнивание

Задание ширины и высоты для выравнивания тела по левому или правому краю либо по центру при определении профиля с помощью команды. Выравнивание привязывается к начальному направлению первого сегмента профиля.

Следующая точка

Задание следующей точки профиля политела.

Дуга

К телу добавляется дуговой сегмент. Начальным направлением дуги по умолчанию является касательная к последнему построенному сегменту. Можно определить другое начальное направление с помощью параметра "Направление".

Замкнуть: Тело замыкается путем построения линейного или дугового отрезка от последней вершины к началу тела.
Направление: Задание дугового сегмента путем указания начального направления касательной и конечной точки.
Отрезок: Выход из запроса командной строки "Дуга" и построение прямолинейных сегментов.
Вторая точка: Указываются вторая точка и конечная точка трехточечного дугового сегмента.
Отменить: Удаление последнего дугового сегмента, добавленного к телу.

Замкнуть

Политело замыкается путем построения линейного или дугового сегмента от заданной последней точки до начальной точки тела. Для применения этого параметра следует указать как минимум три точки.

Отменить

Удаление последнего сегмента, добавленного к телу.
