Для создания политела используются те же приемы, что и для создания полилиний.

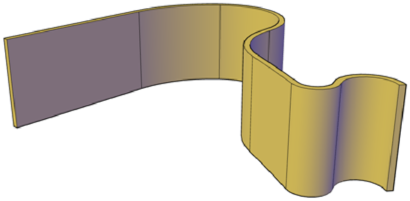

Команда "ПОЛИТЕЛО" предоставляет возможность быстрого построения 3D-стен. Политело похоже на широкую полилинию, к которой применена операция выдавливания. Практически, построение полител выполняется тем же способом, что и построение полилиний. При этом используются как прямые, так и криволинейные сегменты. В отличие от полилиний, теряющих свойства ширины после выдавливания, политела сохраняют ширину составляющих их линейных сегментов.
Кроме того, в политело могут быть преобразованы такие объекты, как отрезок, 2D полилиния, дуга или круг.
Политела отображаются на палитре свойств в качестве тел, к которым применена операция сдвига.
Параметры создания полител
Для управления размером и формой создаваемых полител используются следующие параметры:
- Создание дугообразных сегментов. Для добавления криволинейных сегментов политела используется параметр "Дуга". Профиль политела с криволинейными сегментами остается перпендикулярным траектории.
- Создание политела на основе 2D объекта.Для преобразования такого объекта, как полилиния, круг, отрезок или дуга, в политело используется параметр "Объект". Системная переменная DELOBJ определяет возможность автоматического удаления траектории (2D-объекта) при создании политела.
- Замыкание зазора между первой и последней точками. Для создания соединительного сегмента используется параметр "Замкнуть".
- Установка высоты и ширины. Используются параметры "Высота" и "Ширина" команды "ПОЛИТЕЛО". Установленные пользователем значения сохраняются в системных переменных PSOLWIDTH и PSOLHEIGHT.
- Определение места построения объекта относительно указанных точек.Для размещения траектории политела справа, слева или по центру указанных точек используется параметр "Выравнивание".
