Предусмотрена визуализация всего вида, набора выбранных объектов или части видимого на экране изображения.
Визуализация вида
По умолчанию в процесс визуализации вовлекаются все объекты, принадлежащие текущей сцене чертежа. Если именованный вид или вид камеры не был открыт, визуализируется текущий вид. Процесс визуализации только основных объектов или небольших участков вида проходит быстрее, однако визуализация вида целиком позволяет определить ориентацию всех объектов по отношению друг к другу.
При наличии именованных видов в текущем чертеже или добавленных к модели камер их можно быстро отобразить с помощью команды ВИД.

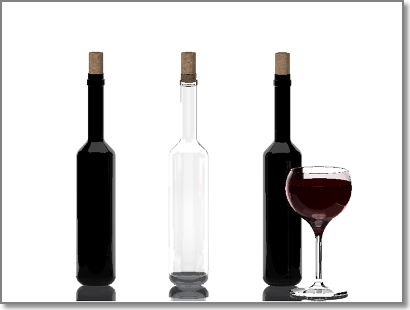

В следующем примере демонстрируется процесс визуализации именованного вида.
В зависимости от выбранного места назначения визуализированный вид отображается в окне визуализации или непосредственно на видовом экране.
Визуализация выбранных объектов
При добавлении элемента к определенным объектам нет необходимости терять время на визуализацию всего видового экрана. Можно изменить процедуру визуализации на "Выбранные", которая позволяет выбирать объекты для визуализации.

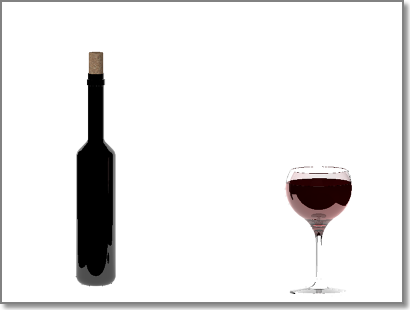

В следующем примере демонстрируется результат визуализации первой бутылки, ее пробки и фужера.
Визуализация набора объектов эффективна при тестировании различных материалов, особенно материалов, включающих текстуры. Благодаря визуализации выбранного объекта можно посмотреть материал и при необходимости изменить координаты текстуры.
Визуализация обрезанной области
Иногда необходимо выполнить визуализацию лишь части изображенного на экране чертежа, сохранив при этом окружающую среду.

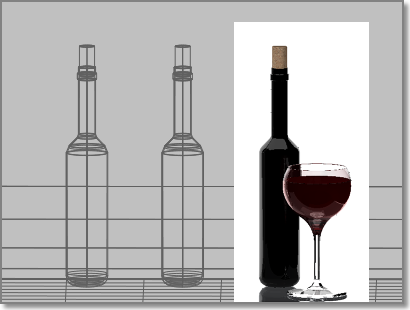

В следующем примере визуализируется только область, окружающая третью бутылку и фужер.
Выбрав для процедуры визуализации значение "Обрезать", следует указать небольшую область видового экрана для визуализации. Можно не только выбирать объекты в окне, но и указать прямоугольную область на видовом экране. При этом визуализируются все объекты в указанной области, а объекты вне ее игнорируются.
