СЕКПЛОСКОСТЬ (команда)

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объекты.

найти

Объекты секущей плоскости создают сечения 3D тел, поверхностей и сетей. Для анализа модели объекты секущей плоскости используются вместе с псевдоразрезами, после чего сечения сохраняются в качестве блоков для использования их в листах.

Список параметров

Отображаются следующие параметры.

Грань или любая точка для указания местоположения линии сечения

Задает грань для определения плоскости объекта-сечения.

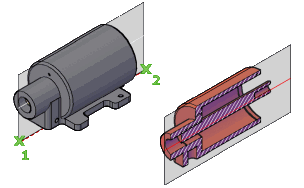

В качестве альтернативы можно выбрать на экране любую точку, не расположенную ни на одной грани, и создать объект-сечение, не связанный с телом или поверхностью. Первая точка - эта точка поворота объекта-сечения.

• Через точку. Устанавливает вторую точку, которая определяет плоскость объекта-сечения.

Построить сечение

Определение объекта-сечения посредством указания множества точек для создания ломаной линии сечения.

Эта опция позволяет создать объект-сечение в состоянии контура сечения с отключенным режимом псевдоразреза.

Ортогонально

Выравнивание объекта-сечения ортогонально по отношению к ПСК.

Объект-сечение, содержащий все 3D объекты, создается с заданной ориентацией относительно ПСК (а не текущего вида). Этот параметр позволяет создать объект-сечение в состоянии секущей плоскости с включенным режимом псевдоразреза.

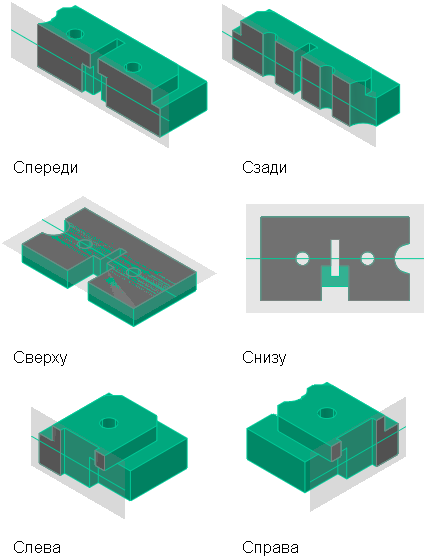

• Выровнять сечение по. Задание положения объекта-сечения для выравнивания по одной из следующих указанных ориентаций ПСК:
  • Передний план
  • Задний план
  • Сверху
  • Снизу
  • Левая
  • Правая
