Для создания поперечного сечения

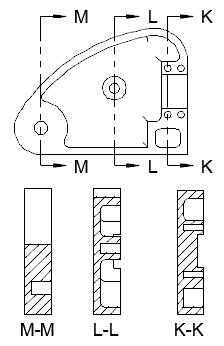

Поперечное сечение создается путем разрезания по всей длине объекта.

  1. Выберите вкладку "Лист" панель "Создать вид" "Сечение" "Полное" .
  2. Выберите вид, который требуется использовать в качестве родительского. Начальное направление отобразится в позиции курсора.
  3. Щелкните в области чертежа, чтобы указать начальную точку линии сечения. Конечное направление отобразится в позиции курсора.
  4. Щелкните в области чертежа для указания конечной точки линии сечения. Предварительный просмотр сечения отображается в позиции курсора.
  5. Переместите образец в нужное положение и щелкните мышью, чтобы разместить вид.
    Совет: Предварительный просмотр будет ограничиваться для перемещения в направлении перпендикуляра к линии сечения. Чтобы снять зависимость, нажмите клавишу SHIFT. Для восстановления зависимости нажмите клавишу SHIFT еще раз.
  6. Выберите вкладку "Создание сечения" панель "Способ" "Глубина" "Разрез".
    Прим.: Если требуется включить геометрию за секущей плоскостью, выберите "Расстояние" и задайте глубину, к которой относятся сведения.
  7. Перейдите на вкладку "Создание сечения" панель "Создать" "ОК".
