Добавление фотометрического источника света для светильника

Светильник представляет собой объект, управляющий компонентами светового блока. Осветительные приборы могут быть представлены в виде фотометрических источников света, встроенных в блоки, содержащие геометрические объекты.

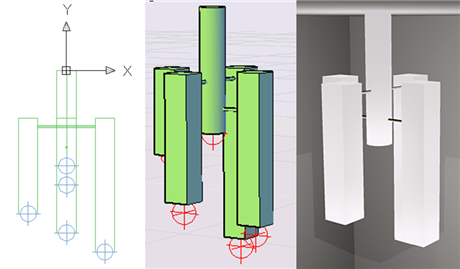

Пример объекта-светильника

1. Щелкните вкладку "Визуализация" панель "Источники света" раскрывающийся список "Источники света".Международные единицы освещения.. найти
2. Задайте значение 1 (американская система единиц освещения) или 2 (международная система единиц освещения) для фотометрического освещения.
3. Выберите вкладку "Вид" панель "Палитры" "Инструментальные палитры" найти.
4. Щелкните на строке названия палитры инструментов правой кнопкой мыши. Выберите "Фотометрические источники света".
5. Перетащите источник света из палитры в чертеж.
6. Перетащите другой источник света с палитры на чертеж.
7. В командной строке введите блок для создания светового блока с источниками света, размещенными на чертеже.
