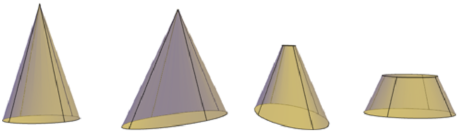

Создание заостренного или усеченного конуса с основанием в форме круга или эллипса.
По умолчанию основание конуса располагается в плоскости XY текущей ПСК. Высота конуса параллельна оси Z.
Параметры создания конусов
Для управления размером и углом поворота создаваемых конусов используются следующие параметры:
- Установка высоты и ориентации. Используется параметр "Конечная точка оси" команды КОНУС. Для задания конечной точки оси как точки конуса или центра верхней грани используется параметр "Радиус верхнего основания". Конечная точка оси может быть расположена в любом месте 3D пространства.
- Создание усеченного конуса. Для построения усеченного конуса, сужающегося в эллиптическую или плоскую грань, служит параметр "Радиус верхнего основания" команды КОНУС.
Инструмент "Усеченный" также имеется на вкладке "Моделирование" инструментальной палитры. Кроме того, для изменения вершины конуса и преобразования ее в плоскую грань можно использовать ручки.
- Указание окружности и базовой плоскости. Размер и плоскость основания конуса в любом месте 3D пространства определяются параметром "3Т" (Три точки) команды КОНУС.
- Определение угла конусности. Для создания конического тела, грани которого определяются указанным значением угла, строится окружность. Затем применяется команда ВЫДАВИТЬ и параметр "Угол конусности" для сужения круга вдоль оси Z с использованием заданного угла. Однако этот метод обеспечивает построение выдавленного тела, а не подлинного примитива - твердотельного конуса.
