Работа с подрезкой облаков точек

Справка по заданию прямоугольных, многоугольных или круговых областей для обрезки, а также по инвертированию, отображению, скрытию или удалению подрезанных областей.

Подрезка прямоугольной, многоугольной или круговой области

  1. Выберите облако точек в области чертежа.
  2. Щелкните вкладку "Облако точек" панель "Подрезка" всплывающее меню "Подрезать".
    найти
  3. Выберите форму области для подрезки.
    Прим.: Подрезка выполняется относительно текущего вида, а текущей ПСК.
    • Выберите "Прямоугольный". Для задания прямоугольной области.
    • Выберите "Многоугольный". Для задания последовательности точек, определяющих многоугольную форму. Нажмите клавишу ENTER, чтобы замкнуть многоугольник.
    • Выберите "Круг". Для задания центральной точки и радиуса окружности.
  4. Укажите, требуется ли оставить точки внутри или за пределами контура подрезки.

Инвертирование подрезки

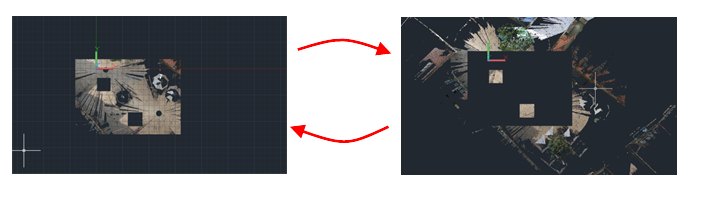

После подрезки облака точек можно указать, требуется ли отображать точки внутри контура подрезки или за пределами контура подрезки путем инвертирования подрезки.

  1. Выберите облако точек с подрезанными областями.
  2. Щелкните вкладку "Облако точек" панель "Подрезка" Инвертировать. найти

Отображение или скрытие подрезанных областей

  1. Выберите облако точек с подрезанными областями.
  2. Щелкните вкладку "Облако точек" панель "Подрезка" Показать/скрыть. найти

Удаление подрезанных областей

  1. Выберите облако точек с подрезанными областями.
  2. Выполните одно из следующих действий:
    • Для удаления последней области обрезки выберите вкладку "Облако точек" панель "Обрезка"Отменить последнюю. найти
    • Чтобы удалить все обрезанные области, щелкните вкладку "Облако точек" панель "Подрезка"Отменить все. найти
