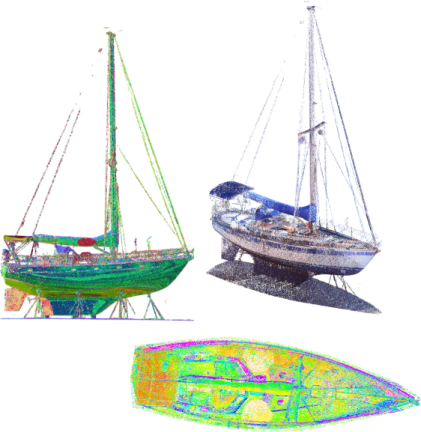

Облако точек представляет собой большой набор точек, размещенных в трехмерной системе координат. Миллионы точек, сгруппированные лазерными 3D-сканерами или другими технологиями, создают 3D-представления существующих структур.
Файлы облаков точек позволяют ускорить процесс проектирования, предоставляя реальный контекст, в котором можно воссоздать внешние объекты или вставить дополнительные модели. Вставив облако точек в чертеж, можно использовать его в качестве ориентира для чертежей, изменить его отображение или применить сопоставление цветов для различения элементов.
Использование Autodesk® ReCap для создания облаков точек на основе файлов сканирования
Облака точек являются производными от исходных данных, собранных с помощью 3D-сканера для получения точек из таких объектов, как здания, рельефы поверхности или объекты промышленного производства. Прежде чем использовать данные, их необходимо преобразовать в читаемые файлы облаков точек. Используйте приложение ReCap для преобразования исходных данных сканирования в файлы сканирования (файлы RCS) и для создания файлов проекта (файлы RCP), которые ссылаются на несколько файлов RCS. Файлы обоих форматов могут быть вставлены в чертеж AutoCAD.
Вставка облака точек на чертеж
Процесс вставки файла RCS или RCP в чертеж аналогичен процессу вставки любой другой внешней ссылки. Если единицы измерения в прикрепленном облаке точек отличаются от единиц измерения в целевом чертеже, единицы облака точек автоматически масштабируются на основе типа единиц измерения в целевом чертеже.
Визуализация облаков точек
Для упрощения отображения и повышения производительность можно изменить настройки отображения. Для визуального представления необходимых данных можно применить цветовую стилизацию.
- Можно изменить плотность облака точек и размер точек. Можно управлять производительностью программы и визуальными помехами путем увеличения или уменьшения количества отображаемых точек, а также размера точек.

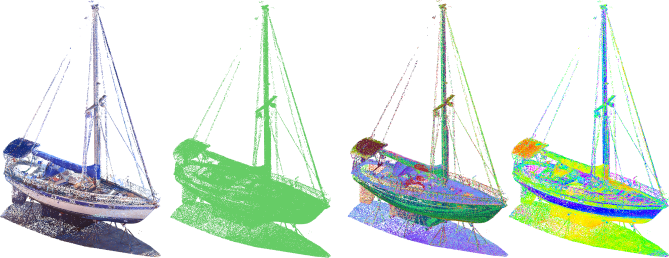

- Можно использовать стилизацию цвета. Стилизация цвета позволяет проанализировать элементы в облаке точек. Можно сохранять исходные цвета сканирования или выполнять стилизацию облака точек с использованием цвета объекта, нормалей (ориентации точек), интенсивности, отметки или данных классификации LAS.
Подрезка облаков точек
Можно выполнить прямоугольную, многоугольную, круговую подрезку для отображения только наиболее значимых частей облака точек.
Стандартные операции редактирования облаков точек
- Можно вырезать, копировать, вставлять, переносить, масштабировать, поворачивать и удалять облака точек.
- Изменить общие свойства, такие как цвет и слой, можно в палитре "Свойства". Также можно изменять точку вставки, масштаб и угол поворота, блокировать и разблокировать облако точек, показывать или скрывать подрезанные области и выбирать цветовые стилизации и схемы.
Инструменты навигации в облаках точек
Для навигации в облаках точек доступно несколько инструментов.
- Для отображения или скрытия отдельных областей (файлов RCS) в рамках проекта облака точек (файла RCP) можно использовать Диспетчер облака точек. Для просмотра облака точек из точки расположения камеры файла сканирования следует дважды щелкнуть этот файл сканирования в Диспетчере облака точек. Для осмотра используются команды 3DШАРНИР или 3DОБХОД.
- Для задания точки цели при движении по орбите в облаке точек используется команда 3DОРБИТА в сочетании с системной переменной ORBITAUTOTARGET.
- Команды 3DОРБИТА
, 3DШАРНИР
и 3DОБХОД
доступны на панели "Отображение" контекстной вкладки "Облако точек":
- Для выравнивания ПСК по ближайшей точке в облаке точек или одному из его плоских сегментов (если облако точек содержит данные сегментации из Autodesk ReCap) следует использовать параметр "Объект" команды ПСК.
