Создание круглого кольцеобразного тела, форма которого напоминает внутреннюю камеру шины.
Тор характеризуется двумя значениями радиуса. Одно значение определяет саму трубу. Другое значение определяет расстояние от центра тора до центра трубы. По умолчанию тор строится параллельно плоскости оси XY текущей ПСК и разделяется ею пополам.

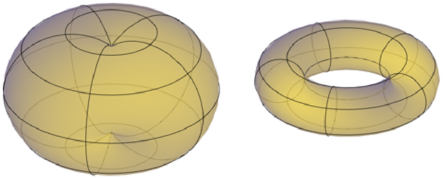

Допускается построение самопересекающихся торов, т. е. торов, не имеющих центрального отверстия. Для этого нужно задавать радиус полости большим, чем радиус тора.
Параметры создания торов
Для управления размером и углом поворота создаваемых торов используются следующие параметры.
- Установка размера окружности или радиуса и плоскости ее размещения. Для определения размера тора в любом месте 3D пространства используется параметр "3Т" (Три точки). Эти три точки также определяют плоскость, в которой лежит окружность сферы. Эта опция используется для поворота тора при его создании.
- Определение окружности или радиуса. Для определения размера тора в любом месте 3D пространства используется параметр "2Т" (Две точки). Положение плоскости окружности шара соответствует значению координаты Z первой точки.
- Установка размера и местоположения тора на основе других объектов. Для определения тора, касательного к двум окружностям, дугам, отрезкам и некоторым 3D объектам, используется параметр "ККР" (Касательная, касательная, радиус). Эти точки касания проецируются на текущую ПСК.
