Распределение прожектора имитирует падение сфокусированного луча света, подобного свету от ручного электрического фонаря, следящего прожектора в театре или фары. Прожектор испускает направленный конус света. Имеется возможность управлять направлением света и размером конуса. Как и точечный источник света, прожектор можно вручную настроить на затухание интенсивности с увеличением расстояния. Кроме того, интенсивность света прожектора всегда затухает в соответствии с углом, связанным с оптической осью прожектора. Затухание зависит от положения светового пятна и углов спада освещенности для данного прожектора. Прожекторы служат для выделения конкретных компонентов и участков модели.
Прожекторы в фотометрическом режиме
В режиме фотометрического освещения интенсивность в области максимальной интенсивности снижается до 50 процентов. В режиме стандартного освещения интенсивность в области максимальной интенсивности (пятна) равна 100 процентам. На границе светового конуса интенсивность освещения падает до нуля. Задание значения 1 (американская система единиц) или 2 (международная система единиц СИ) для системной переменной LIGHTINGUNITS (оба значения для использования фотометрического освещения) обеспечивает доступ к дополнительным свойствам точечных источников света.
- Интенсивность лампы. Определяет собственную яркость источника света. Задается интенсивность, световой поток или освещенность для лампы.
- Итоговая интенсивность. Указывает фактическую яркость источника света. (Произведение интенсивности лампы на коэффициент интенсивности. Доступно только для чтения.)
- Цвет лампы. Задает собственный цвет источника света в температуре по Кельвину или по стандарту.
- Итоговый цвет. Указывает фактический цвет источника света. Это значение определяется комбинацией цвета лампы и цвета фильтра. (Определяется цветом лампы и цветом фильтра. Доступно только для чтения.)
При использовании в чертеже фотометрических единиц свойство "Тип затухания" отключается. Фотометрические источники света имеют фиксированное затухание в соответствии с обратной квадратической зависимостью. Спад освещенности светового пятна в визуализированном изображении отличается от стандартного освещения, так как для его вычисления применяются другие математические формулы.

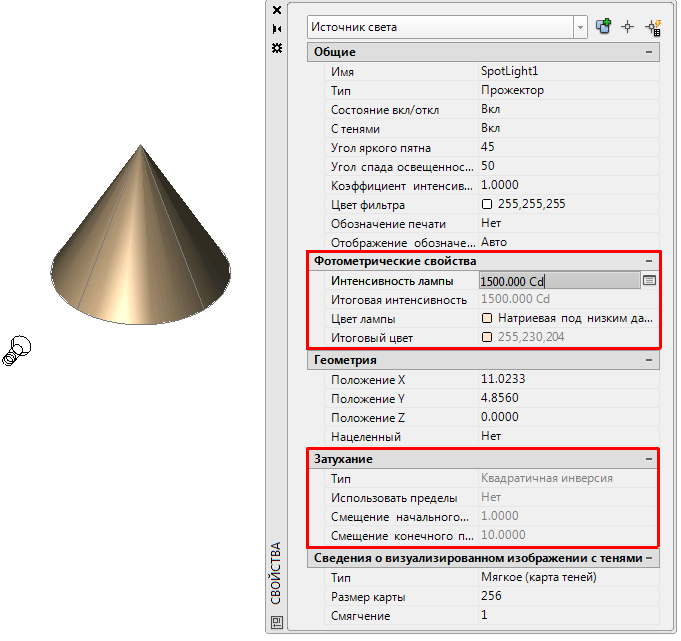

Ниже показан пример фотометрического прожектора и палитры свойств освещения; фотометрические свойства выделены рамкой.
