Инструменты 3D моделирования характеризуются различной степенью сложности функций: от ввода точных измерений на палитре свойств до способов редактирования с большим количеством степеней свободы, например с помощью ручек и гизмо. Некоторые способы используются только при работе с 3D телами, поверхностями или сетями. Другие способы используются для всех типов объектов.
Преобразование в объекты других типов
Во многих случаях имеется возможность преобразовать объект данного типа в объект другого типа, чтобы использовать преимущества конкретного способа редактирования.

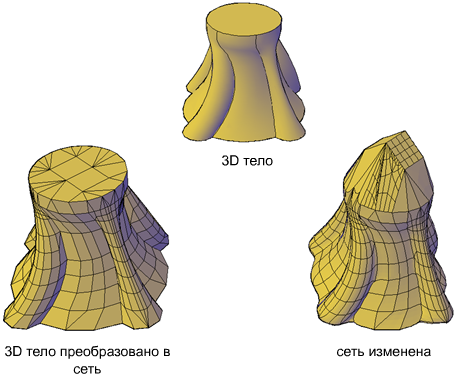

Например, выбранные типы поверхностей, тел и использовавшихся в предыдущей версии программы сетей можно преобразовать в объекты-сети, чтобы воспользоваться связанными с ними возможностями сглаживания и моделирования.
Сходным образом можно преобразовать сеть в 3D тела и поверхности; это позволяет решать некоторые задачи моделирования составных объектов, что невозможно без такого преобразования. Часто преобразование предлагается в качестве варианта выбора при запуске операций, которые доступны только для тел и поверхностей.
Просмотр модели под разными углами обзора
При работе с любым 3D объектом можно легко вносить изменения, точное отображение которых в текущем виде невозможно. Чтобы вносимые изменения соответствовали ожиданиям, пользователю необходимо уметь пользоваться следующими возможностями:
- Работа с 3D рабочей плоскостью (ПСК). Чтобы понять, как модель проецируется в 3D пространстве, следует научиться пользоваться осями X, Y и Z.
- Поворот вида для отображения модели с различных точек обзора. Имеется несколько инструментов навигации, в том числе 3D орбита и инструмент построения видового куба, которые позволяют различными способами поворачивать модель в рабочем пространстве.
- Вывод нескольких видовых экранов. Можно установить два или большее количество видовых экранов с разными углами обзора и визуальными стилями. Внося изменение в один видовой экран, можно видеть его результаты одновременно с нескольких точек обзора.
