Диалоговое окно "Вставка кода приемника"

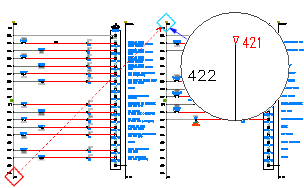

Вставка стрелки цепи для провода назначения с номером провода из соответствующего источника.

найти

 Ввод команды:  AEDESTINATION

Номер провода для сети проводов, указанной стрелкой с адресом назначения, извлекается программой из связанной с ней сети проводов, указанной стрелкой с адресом источника. При вводе числа, слова или фразы, указанных на стрелке с адресом источника, выполняется связывание с этой стрелкой.

Прим.: Стрелку-приемник цепи невозможно связать с проводной сетью, которой заранее назначен фиксированный номер провода.

Код	Указывает код для приемника цепи. Введите уникальное слово, фразу или число длиной не более 32 символов, которое будет использоваться для создания внутренней связи проводной сети приемника с проводными сетями источников.
"Описание"	Описание источника цепи (необязательный параметр).
Стандартные	Открытие текстового ASCII файла, из которого можно выбрать стандартные описания.
Последние	Выбор кода из числа последних вставленных кодов.
"Чертеж"	Список всех кодов источников/приемников, используемых на уровне чертежа.
Проект	Список всех кодов источников/приемников, используемых в рамках проекта.
Указать	Выбор в имеющейся проводной сети. В AutoCAD Electrical выполняется поиск стрелки с адресом источника в имеющейся проводной сети и извлечение назначенного ей кода цепи для применения к новой стрелке с адресом назначения.
Стиль стрелок цепей	Определяется конкретный стиль стрелки для заданной цепи приемника. В текущей версии можно выбрать один из девяти стилей.
OK + Обновить источник	Завершение вставки стрелки с адресом назначения и обновление стрелки с адресом источника в соответствии с этой стрелкой с адресом назначения.
