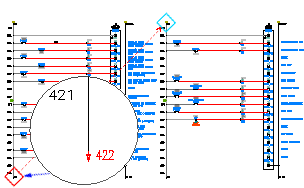

Вставка стрелки с адресом источника цепи для провода и передача ее номера провода в проводные сети назначения.
найти
Ввод команды:
AESOURCE
Номер провода из проводной сети, указанной стрелкой с адресом источника, копируется во все связанные с ней проводные сети, указанные стрелкой с адресом назначения. Для внутреннего связывания проводной сети источника со всеми проводными сетями назначения следует ввести уникальное число, слово или фразу длиной не более 32 символов.
|
Код |
Указывается код источника цепи. Введите уникальное слово, фразу или число длиной не более 32 символов, которое будет использоваться для создания внутренней связи проводной сети источника с проводными сетями приемников. |
|
Использовать |
Указанное значение вводится в поле кода. Это удобно делать при использовании следующего номера в последовательности. |
|
"Описание" |
Описание приемника цепи (необязательный параметр). |
|
Стандартные |
Открытие текстового файла ASCII WDSRCDST.WDD, из которого можно выбрать стандартные описания. |
|
Последние |
Выбор кода из числа последних вставленных кодов. |
|
"Чертеж" |
Список всех кодов источников/приемников, используемых на уровне чертежа. |
|
Проект |
Список всех кодов источников/приемников, используемых в рамках проекта. |
|
"Поиск" |
Поиск стрелки с адресом назначения на другом конце выбранной проводной сети. В случае обнаружения такой стрелки назначенный ей код цепи применяется также к новой стрелке с адресом источника. |
|
Указать |
Выбор в имеющейся проводной сети. В AutoCAD Electrical выполняется поиск стрелки с адресом назначения в имеющейся проводной сети и извлечение назначенного ей кода цепи для применения к новой стрелке с адресом источника. |
|
Стиль стрелок цепей |
Определяется стиль стрелок для цепи источника . Можно выбрать один из четырех предварительно определенных стилей или пользовательский стиль. |
|
ОК + Обновить приемник |
Завершение вставки стрелки с адресом источника и обновление стрелки с адресом назначения в соответствии с этой стрелкой с адресом источника. |
