Вставка провода с автоматическим соединением и межпроводными разрывами или петлями.
найти
Ввод команды:
AEWIRE
|
Типпровода |
Вывод диалогового окна задания типа провода, в котором задается тип провода для новых проводов. |
|
Показать соединения |
Отображение точек подключения на компоненте, если провод приближается к компоненту. Точки отображаются временной графикой. |
|
Начать вертикально |

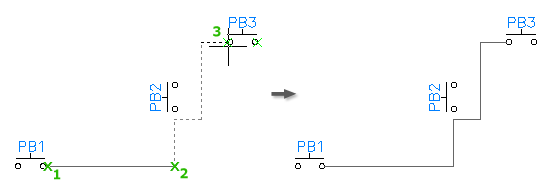

Задание для провода вертикального направления от предыдущей выбранной точки. Этот параметр становится доступным после выбора первой точки провода. |
|
Начать горизонтально |

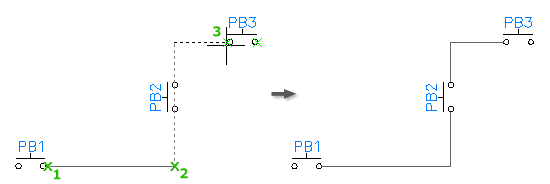

Задание для провода горизонтального направления от предыдущей выбранной точки. Этот параметр становится доступным после выбора первой точки провода. |
|
Продолжить |
Вставка следующего сегмента провода в текущем местоположении курсора и продолжение процедуры вставки. |
|
Коллизии откл. |
Временное отключение или включение проверки коллизий во время вставки проводов. Эта настройка сохраняется только для текущего сеанса. При следующем запуске приложения AutoCAD Electrical проверка коллизий включается. Настройка сохраняется в глобальной переменной GBL_wd_skip_collision_check. Значение "1" соответствует отмене процедуры проверки коллизий. При значении "nil" или "0" проверка коллизий выполняется. Значение по умолчанию — "nil". |
Проверка коллизий включена
Проверка коллизий отключена
