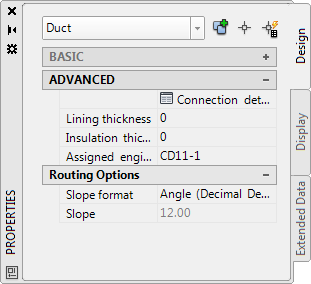

Дополнительные свойства

По умолчанию дополнительные свойства свернуты. Чтобы просмотреть дополнительные свойства, нажмите (Стрелка вниз).

Дополнительные свойства (в том числе свойства гибких воздуховодов)

Прим.: В представленной ниже таблице свойства, имеющие отношение к фланцевому соединению, помечены звездочкой (*). Свойства, относящиеся к врезке, помечены двумя звездочками (**). Свойства, относящиеся к гибким воздуховодам, помечены тремя звездочками (***) и доступны только в том случае, если выбран соответствующий объект.

Характеристика	Описание
Подробности о соединениях	Нажмите для открытия электронной таблицы "Подробности о соединениях". Прим.: Дополнительную информацию см. в разделе "Соединители воздуховодов".
Толщина внутренней изоляции	Задает толщину внутренней изоляции текущего сегмента воздуховода.
Толщина изоляции	Задает толщину изоляции текущего сегмента воздуховода.
** Положение врезки	Щелкните , чтобы открыть диалоговое окно "Положение врезки". Прим.: Дополнительную информацию см. в разделе "Изменение положения врезки фитинга воздуховода".
***Присвоенный технологический идентификатор	Задает технологический идентификатор сегмента воздуховода и фитинга, используемого для изготовления воздуховода.
** Направляющие лопатки	Включает или выключает направляющие лопатки.

Трассировка	Описание
Формат *уклона	Отображает текущий формат уклона (не подлежит редактированию).
*Уклон	Значение уклона текущего сегмента воздуховода (не подлежит редактированию).

Размеры фланца	Описание
* Удлинение фланца	Указывает масштабы удлинения фланца. Значение удлинения фланца зависит от формы воздуховода. Для сегментов воздуховодов и фитингов используются одни и те же значения, если форма остается неизменной.
* Толщина фланца	Задает толщину фланца. Значение толщины фланца зависит от формы воздуховода. Для сегментов воздуховодов и фитингов используются одни и те же значения, если форма остается неизменной.

Графическое	Описание
**Графика	Задает образец гибкого воздуховода. Прим.: Дополнительную информацию см. в разделе "Чертеж гибкого воздуховода".
**Шаг	Задает значение шага для гибкого воздуховода. Прим.: Дополнительную информацию см. в разделе "Чертеж гибкого воздуховода".

Геометрия	Описание
**Геометрия	Используется во время изменения компоновки гибкого воздуховода.
