- Выберите любой объект связной системы.

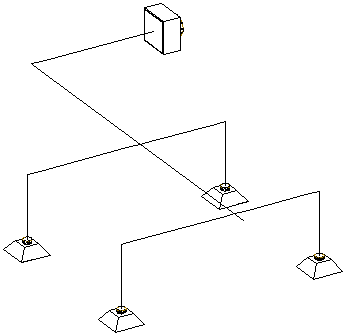

Пример системы в одну линию.
- Выберите вкладку "Гибкий воздуховод" или
.
- В калькуляторе размеров воздуховодов укажите воздуховод, для которого требуется рассчитать размер.
Чтобы... то... Рассчитать размер всех объектов в системе. Выберите "Рассчитать всю систему". Рассчитать размер выбранных объектов Выберите "Рассчитать выбранные объекты", щелкните на значке
и выберите объекты, для которых требуется рассчитать размер. Нажмите клавишу Enter. - Задайте форму для воздуховодов с рассчитанными размерами.
Чтобы... то... Задать одну и ту же форму для всех элементов выберите "Все" и задайте форму. Задать разные формы для магистрального воздуховода и отводов Выберите "Отдельные". Укажите форму в полях "Магистральный трубопровод" и "Отвод". Задать форму магистрального воздуховода с помощью параметра "По объекту "Вентилятор"" можно только при наличии вентилятора в начале системы. Задать для отводов ту же форму и те же размеры, что и для соединения с воздухораспределителем. Выберите "Использовать для отводов форму и размер воздухораспределителей". Следует иметь в виду, что определение формы для каждого магистрального трубопровода и каждого отвода отдельно приводит к блокированию функции "Форма отвода". Прим.: Если размер воздуховодов рассчитывается при заданных формах, изменить их форму невозможно. Можно рассчитывать размеры, но невозможно переопределить форму, уже назначенную воздуховодам. - Задайте проектные параметры, которые требуется применить к данному расчету.
Чтобы... то... Применить параметры, отличные от заданных в стиле определений систем ОВК Выберите "Переопределить проектные параметры по системным определениям". Выберите параметр ("Скорость" или "Сила трения"), который требуется изменить, и введите новое значение. Эти значения используются только в данном конкретном расчете. Значения в определении системы остаются неизменными и используются во всех последующих расчетах. Задать максимальный диаметр для круглых воздуховодов Выберите "Круглые — макс. размер" и введите значение. Если с учетом требований к потоку размеры воздуховода должны превышать указанный диаметр, укажите в поле "Для больших размеров использовать:" значение "Прямоугольный" или "Овальный". Высота прямоугольного или овального воздуховода не будет превышать максимальный размер круглого воздуховода. Задать максимальную высоту для прямоугольных или овальных воздуховодов Выберите "Прямоугольные/овальные — макс. высота" и введите значение. Задать размеры воздуховодов из каталога воздуховодов, которые требуется использовать выберите "Все", "Шаг приращения 1 дюйм" или "Только равные размеры". Применить результат расчета размеров воздуховодов ко всем объектам в системе, для которых уже задана форма Выберите "Применить размеры к элементам с определенной формой" - Нажмите "Начать".
- По завершении расчета система отображается на чертеже с новыми значениями размеров.

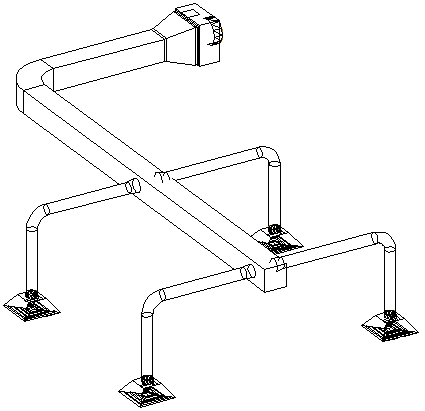

Пример чертежа после преобразования в систему воздуховодов с рассчитанными размерами, представленную двумя линиями
Если при расчете возникли ошибки, выберите "Просмотреть журнал событий" для просмотра описания ошибки.
Прим.: Сегменты воздуховодов не разбиты на несколько сегментов. Рассчитанные размеры воздуховода применяются ко всему сегменту воздуховода. Например, может потребоваться уменьшить размеры воздуховода во всех точках, где из системы подается воздух на два воздушных диффузора. Для корректировки системы можно разбить воздуховод на сегменты и рассчитать размеры повторно. Дополнительные сведения см. в разделе "Разрыв или объединение сегментов воздуховодов".
