Предусмотрена возможность разрыва и объединения сегментов воздуховодов. Можно также задать автоматическое создание разрывов на сегментах воздуховодов в процессе их формирования.
Создание одного разрыва в заданном местоположении на существующем сегменте воздуховода
Разрыв или объединение нескольких сегментов воздуховодов
- В командной строке введите "разорвать".
- Выберите сегмент воздуховода, который необходимо разорвать.
- Введите П (Первая точка) и укажите местоположение первого разрыва на сегменте.
- Введите @ для задания местоположения второго разрыва в той же точке, в которой расположен первый разрыв.
При этом к сегменту применяется только один разрыв с сохранением связности для новых сегментов.
- Выберите воздуховоды, подлежащие разрыву или объединению, и перейдите на
.

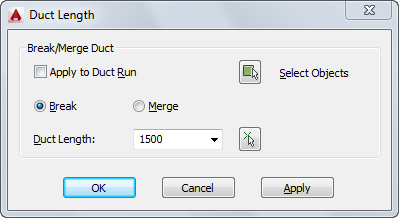

- В диалоговом окне "Длина воздуховода" укажите требуемую операцию.
используется, чтобы… то... Применить значение длины ко всему участку Выберите "Применить к участку воздуховода". Вручную выбрать сегменты воздуховодов, которые требуется изменить нажмите
("Выбрать объекты") и выберите сегменты, которые нужно разделить или объединить. Создать разрыв на сегменте Выберите "Разорвать" и введите значение в поле "Длина воздуховода". Кроме того, можно нажать
(Указать длину) и задать начальную и конечные точки для задания новой длины. Объединить несколько сегментов Выберите "Объединить", щелкните на значке "Выбрать объекты", затем выберите сегменты, которые требуется объединить. Прим.: При объединении сегментов не допускается применение крестообразных фитингов. - Создайте новый участок воздуховода, как описано в разделе рисования участка воздуховода.
- Выберите палитру свойств "Измерение" "Указать длину обрезки" "Да".
- Выберите требуемую длину в списке "Указать длину обрезки" "Длина обрезки".
