Для всех объектов пакета инженерных систем, включая электротехнические объекты, существуют соединители, позволяющие выполнять "интеллектуальное" соединение объектов и обеспечивающие передачу информации между смежными участками. Во время построения электрических систем эти умные соединения выполняются посредством двух типов привязок AutoCAD MEP:
- Электрические привязки. Используются для выполнения соединений при добавлении проводов к устройствам и панелям.
- Кабелепроводные привязки. Используются для выполнения соединений с кабельными лотками, коробами и мультивидовыми элементами электрооборудования.
Как и все привязки AutoCAD MEP, электрические и кабелепроводные привязки имеют 2 подтипа:
- Конец соединителя. Используются для соединения объекта с конечной точкой другого объекта.
- Кривая соединителя. Эти привязки используются для соединения объекта с любой точкой, лежащей на осевой линии другого объекта.
Соединение распределительной коробки проводом со светильником с помощью электрической привязки

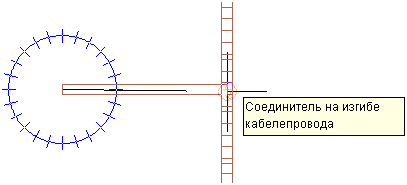

Соединение одного кабельного лотка с другим с помощью кабелепроводной привязки
