Работа с марками номеров элементов и спецификациями

Добавление марок номеров элементов в систему MEP перед созданием спецификации.

Возможно также изменение и удаление существующих марок номеров элементов.

Чтобы добавить номера элементов в систему MEP, нужно:

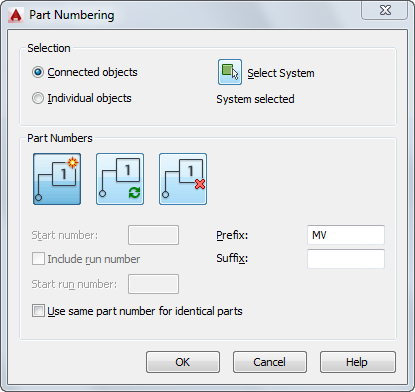

1. Выберите вкладку "Аннотации"панель "Формирование спецификаций"раскрывающийся список Теги Текстовый тег номера элемента.
2. Выберите прямоугольный, овальный или текстовый инструмент перечисления элементов.
3. С помощью кнопки "Выбор системы" выберите объекты системы для снабжения их марками.


4. Выбрать, должны ли обозначаться марками отдельные объекты или связанные объекты.
5. Для выбора операции перечисления элементов используются кнопки "Добавить", "Обновить" или "Удалить".

   Если требуется...	Использовать...
   создать новый набор номеров элементов	Добавить номер элемента
   изменить существующий набор номеров элементов	Обновить номера элементов
   удалить существующий набор номеров элементов, включая наборы свойств	Удалить номера элементов

6. Задание начальных значений марок и добавление необходимых префиксов или суффиксов марки.

   Начальным значением марки может быть цифра, буква, или их сочетание. Действительной последовательностью перечисления является:

   • 1,2,3...
   • A,B,C...Z,AA,AB...
   • a,b,c...z,aa,ab...
   • A1,A2...A9,B0,B1...
   • 1A,1B...1Z,2A...

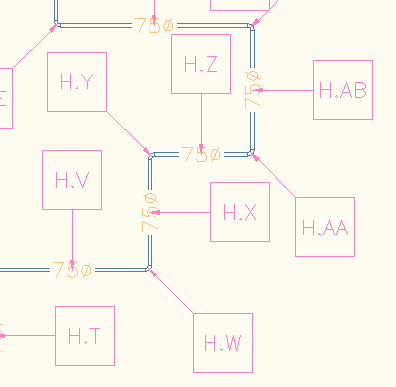

   Буквенное обозначение элементов с помощью обозначения участка (H), за которым следует последующее номер элемента

7. Выберите щелчком мыши "Включить номер участка", чтобы обозначить различие между разными, но соединенными участками, и введите кодовое обозначение участка.
8. Выберите щелчком мыши "Использовать один и тот же номер элемента для идентичных элементов" для задания или отмены этого параметра.
9. Нажмите "OK", чтобы начать расстановку марок.
