Смещенные и опорные рабочие плоскости являются зависимыми. Они основаны на одном или нескольких определенных ах модели, таких как другие рабочие плоскости или модификаторы.
Смещенные рабочие плоскости
Смещенная рабочая плоскость находится на некотором расстоянии от другой рабочей плоскости. Такая рабочая плоскость может быть смещена от любой существующей рабочей плоскости, в том числе другой смещенной или опорной рабочей плоскости. Смещенная рабочая плоскость определяется путем выбора исходной рабочей плоскости и задания расстояния между рабочими плоскостями. Смещенные рабочие плоскости могут использоваться для сохранения заданных или рассчитанных расстояний между такими ами, как профили, геометрические объекты или модификаторы. Также можно использовать смещенные рабочие плоскости в качестве вспомогательных средств для размещения ов, которые в противном случае было бы трудно разместить параметрически. Например, смещенная рабочая плоскость может быть использована для определения длины перехода.
Создание смещенной рабочей плоскости
Опорные рабочие плоскости

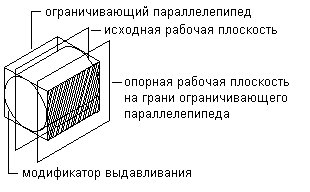

Опорная рабочая плоскость определяется как плоскость на грани, образованной границами модификатора. У каждого модификатора имеется невидимая граница, или ограничивающий прямоугольник, определяющий границы а. Можно создать рабочую плоскость, которая ссылается на одну из плоскостей границы. Для определения опорной рабочей плоскости выбирается модификатор и исходная рабочая плоскость, которая представляет направление, в котором необходимо создать плоскость. Определяются границы (или ограничивающий прямоугольник) а, и предлагается выбрать одну из двух допустимых опорных рабочих плоскостей. При перемещении или изменении размеров модификатора опорная рабочая плоскость перемещается вместе с ним.
Создание опорной рабочей плоскости
