- В рабочем пространстве "Трубопроводы" выберите

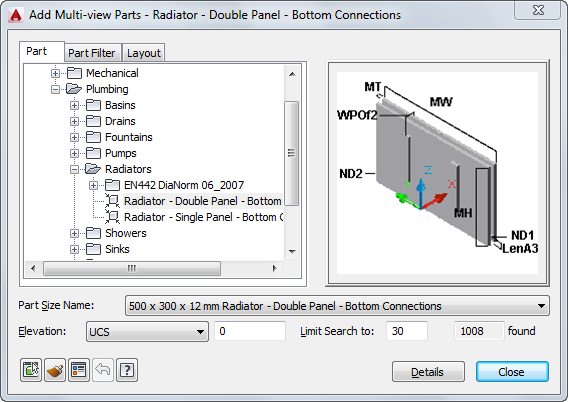

. - Перейдите к узлу "Сантехника — радиаторы" в дереве диалогового окна "Добавить многовидовые элементы" и в списке "Имя размера элемента" выберите один из размеров элемента.
Имя размера элемента-радиатора можно выбрать, или можно на вкладке "Лист" (описанной далее в данной процедуре) дать команду программе вычислить правильный размер элемента.
- Выберите значение для параметра "Отметка".
- (Дополнительно) Установите флажок "Показать/Скрыть дополнительные параметры", чтобы включать и отключать отображение дополнительных параметров в этом диалоговом окне. Совет: Для просмотра доступных размеров текущего радиатора можно нажать кнопку "Подробности".
- На вкладке "Лист" в разделе "Способ трассировки" выберите метод добавления радиаторов в чертеж.
Если требуется... то... разместить радиаторы относительно каждого окна в выбранных помещениях выберите "Помещения". разместить радиаторы относительно выбранных окон выберите "Окна". указать две точки для размещения каждого радиатора выберите "Две точки". разместить радиаторы путем указания точки вставки выберите "Точка вставки". В командной строки будут выводиться запросы на ввод точек вставки.
- Определите варианты размещения радиаторов.
Если требуется... то... расположить каждый радиатор по центру для параметра "Привязка" выберите значение "По центру". расположить каждый радиатор не по центру для параметра "Привязка" выберите "Влево" или "Вправо", а для параметра "Смещение" введите расстояние. расположить каждый радиатор на заданном расстоянии от стены введите значение для параметра "Расстояние от стены". - Если необходимо, чтобы программы выполнила расчет размера радиатора, установите флажок "Использовать ширину окна". Кроме того, можно установить значение параметра "Вычесть из ширины окна", чтобы уменьшить ширину радиатора на заданную величину.
Высота и глубина являются заранее заданными параметрами, соответствующими размеру выбранного элемента.
- Выберите объекты или точки, используемые для размещения радиаторов.
Если выбран способ трассировки... то... Помещения выберите одно или несколько помещений в чертеже или во внешней ссылке. Программа размещает радиаторы в выбранных помещениях относительно каждого окна и в соответствии с указанными параметрами расположения. Добавление радиаторов в чертеж выполняется на основе местоположения и размеров указанных окон. Для каждого радиатора программа использует наиболее близкий доступный размер элемента. Это значение меньше разности значения ширины окна и значения параметра "Вычесть из ширины окна".
Окна выберите одно или несколько окон в чертеже или во внешней ссылке и щелкните в любом месте внутри здания. Программа размещает радиатор относительно каждого выбранного окна.
Две точки задайте левую и правую точки для каждого добавляемого радиатора. Программа применяет параметры размещения к отрезку, определяемому заданными левой и правой точками. При расчете размера радиатора используется расстояние между двумя точками, а не значение ширины окна.
Точка вставки задайте точку вставки - Если необходимо, измените настройки в диалоговом окне "Добавить многовидовые элементы" и добавьте дополнительные радиаторы.
