Выбор объектов

В AutoCAD MEP выбирать объекты MEP можно на контекстной ленте объекта, панель "Общие"раскрывающийся список "Выбор системы" по системам, областям или подсоединенным ответвлениям.

Выбор объектов по группам, областям или присоединенным ответвлениям

Выбор присоединенных ответвлений

1. Выберите объект MEP, например воздуховод, трубу, объект сети ВК или объект схемы.
2. На контекстной ленте объекта выберите панель "Общие" раскрывающийся список "Выбор системы".
3. Выберите необходимый пункт в соответствующем подменю, как описано далее:

   Если требуется...	выберите...
   выбрать объекты в конкретной системе, например в системе ОВК	Выберите систему .
   выбрать объекты во всех системах	Выберите системную группу .
   выбрать объекты в области, например в области "Воздуховод" — сегменты воздуховода, фитинги или гибкий воздуховод	Выберите область .
   выбрать все компоненты участка или часть участка	Выберите присоединенные ответвления и переходите к следующему шагу.

4. С помощью клавиши табуляции перемещайтесь между параметрами соединения.
5. Когда будет выделено нужное ответвление, нажмите клавишу Enter.

В программе AutoCAD MEP доступны другие способы выбора объектов в чертеже, например:

• Наведите курсор на объект и щелкните его.
• Щелкните мышью за пределами объекта или группы объектов, перетащите ограничивающую рамку через требуемые объекты и щелкните мышью еще раз; выбранными становятся все те объекты, которые полностью расположены внутри ограничивающей рамки.
• Воспользуйтесь значками на палитре свойств
  • "Выбрать объекты": для создания набора с помощью устройства указания, например с помощью рамки выбора.
  • "Быстрый выбор": для создания набора с использованием фильтра по определенному свойству, например, весу линий.

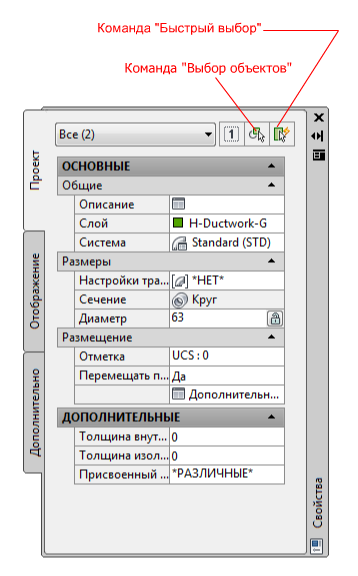

Пример на палитре свойств воздуховода
