Эту функцию можно использовать для создания спецификаций для чертежей AutoCAD и чертежей без спецификаций AutoCAD Mechanical.
Что представляет собой составленный вручную список деталей?
Такой список деталей вводится вручную с клавиатуры. Ниже приведены примеры составленных вручную списков деталей:
- Создается таблица, после чего имена деталей и сборок вручную вводятся в таблицу.
- Создается список деталей как блоков, после чего имена деталей и узлов вводятся вручную в качестве атрибутов блоков.
- При рисовании списков деталей используются прямые линии, а имена деталей и сборок вводятся в виде многострочного текста.
- Список деталей формируется в формате электронной таблицы Microsoft Excel.
Какие способы предусмотрены в AutoCAD Mechanical для работы с чертежами, содержащими составленные вручную списки деталей?
При наличии чертежей, в которых имеются введенные вручную списки деталей узлов, с помощью инструментов переноса списков деталей в AutoCAD Mechanical можно выполнить следующие виды операций:
- Анализ выбранного проекта.
- Формирование спецификаций из составленных вручную списков деталей.
- Замена составленного вручную списка деталей списками деталей AutoCAD Mechanical. Прим.:
Если список деталей сформирован в формате электронной таблицы Microsoft Excel, то с помощью этих инструментов создается спецификация, но размещение списка деталей в чертеже не выполняется.

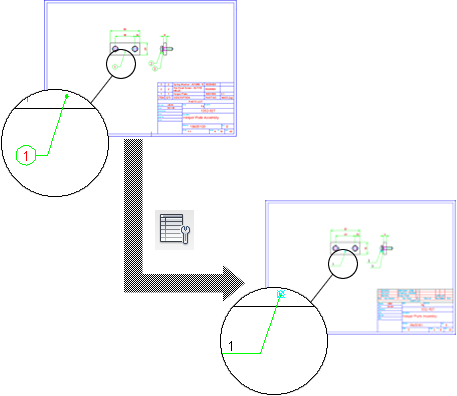

- Замена созданных вручную номеров позиций номерами позиций AutoCAD Mechanical. Прим.: Перенос номеров позиций является необязательной операцией и при необходимости может быть пропущен.
- Размещение инфоточек для обозначения элементов геометрии в качестве деталей и сборок. Прим.:
- Инструменты переноса позволяют разместить инфоточки в требуемом месте только в том случае, если чертеж содержит номера позиций. В противном случае инфоточки размещаются рядом с рамкой чертежа.
- Если чертеж содержит стандартные детали, он содержит ссылки на деталь (автоматически вставляется с помощью стандартных деталей) до переноса. Если стандартные детали перечислены вручную в списке деталей, процесс переноса добавляет другой набор инфоточек. Исходные инфоточки отфильтровываются из спецификации.
- Замена рамок чертежа non-AMTITLE с помощью рамок чертежа AMTITLE.
Если в проекте чертежи каждой детали и каждого узла размещены в отдельном файле DWG, работа инструментов переноса не заканчивается созданием спецификаций. Выявляются иерархические взаимосвязи между чертежами и создаются связи содержащихся в них спецификаций с использованием типового способа вставки спецификации.
Если чертеж проекта из чертежей не из AutoCAD Mechanical, например чертеж AutoCAD, инструменты переноса выполняют следующие операции:
- Перенос всех чертежей проекта в формат AutoCAD Mechanical.
(Чертеж переносится, так что он может содержать спецификацию.)
- Перенос всех рамок чертежа для рамок чертежей AMTITLE.
