В AutoCAD Mechanical можно задавать формулы в качестве текста примечания на выноске. Можно сохранить такие формулы в качестве шаблонов и хранить их в библиотеке обозначений.
Формулы могут содержать ссылки на объект, к которому примечание прикреплено. Следовательно, при изменении свойств объекта текст примечаний к ним изменяется автоматически. Во время сохранения шаблона можно указать, к каким присоединенным объектам эта формула применяется, выбрав категорию шаблона.

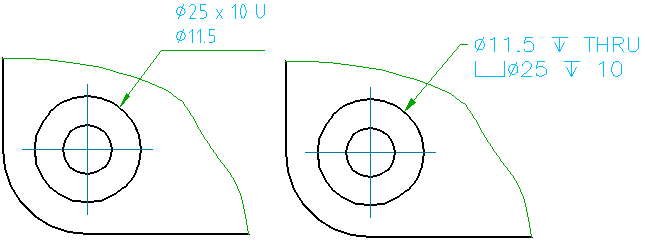

Например, пусть вы создали формулы для отображения диаметра отверстия. Сохраните его в библиотеку обозначений в качестве шаблона, применяемого для обычного отверстия. Затем, если примечание на выноске прикреплено к обычному отверстию, шаблон применяется автоматически. Примечание отображается для интеллектуального определения диаметра и автоматически отображает его значение в качестве текста примечания.
В комплект поставки AutoCAD Mechanical входит несколько шаблонов для различных категорий объектов в библиотеке обозначений примечаний на выносках. Примечания на выносках распознают присоединенные объекты и отображает контекстную информацию с использованием шаблона по умолчанию для данной категории.
Категория может содержать несколько шаблонов, но только 1 можно настроить по умолчанию. Этот шаблон используется по умолчанию при создании примечания на выноске. После того как примечание создано, можно выбрать другой шаблон.
Можно добавлять новые шаблоны в библиотеку обозначений или изменить существующие. При изменении шаблона все существующие примечания на выноске на основе этого шаблона изменяются автоматически.
Можно импортировать библиотеки обозначений выносок из другого чертежа. Однако стандарт оформления примечаний на выносках и его редакция должны быть одинаковыми в обоих чертежах.
- Чертеж, из которого выполняется импорт, был сохранен в предыдущей версии AutoCAD Mechanical.
- Текущий чертеж не содержит редакции, которую вы пытаетесь импортировать.
Во время импорта можно выбрать вариант замены всей библиотеки, добавить или перезаписать обозначения. При замене AutoCAD Mechanical удаляет текущую библиотеку и заменяет ее импортированной. Если выбрана параметр "Добавить", импортированные шаблоны с таким же именем, существующие шаблоны, будут переименованы путем добавления номера к имени. Если выбрана параметр "Перезапись", импортированные шаблоны заменят собой существующие шаблоны с тем же именем.
