В этом разделе приводятся рекомендации по использованию каталога элементов и описываются конкретные сценарии работы, в которых могут возникнуть проблемы.
При создании или изменении трубопроводных сетей AutoCAD Civil 3D предоставляет ссылки на каталог элементов, в котором можно получить информацию о каждом элементе (трубе или колодце). С помощью конструктора элементов можно изменять данные о любом элементе и расширять каталог в результате добавления собственных элементов. Как показано на рисунке 1, каждый элемент определяется тремя файлами с одинаковыми именами, но разными расширениями имен:

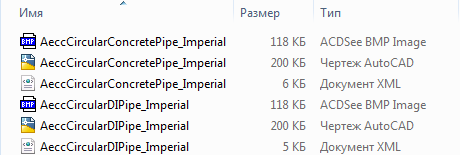

Рисунок 1. Файлы каталога для двух типов труб круглого сечения
Если для изменения элемента используется конструктор элементов, скорее всего, будет изменен файл XML, так как в нем содержатся подробные сведения о размерах и вычислениях. Изменения DWG- и BMP-файлов возможны, но не существенны.
В AutoCAD Civil 3D используемые по умолчанию каталоги элементов трубопроводных сетей устанавливаются в папке C:\Documents and Settings\All Users\Application Data\Autodesk\AutoCAD Civil 3D <версия>\rus\Pipes Catalog. Для чертежа можно задать другой каталог, выбрав инструмент вкладки "Главная"
панели "Создать проектные данные" "Задать каталог трубопроводной сети"
и изменив настройки в диалоговом окне, представленном на рисунке 2.
Рисунок 2. Диалоговое окно для указания каталогов трубопроводных сетей
Многопользовательская среда
В многопользовательской рабочей среде с несколькими каталогами элементов велика вероятность нежелательного изменения чертежей, если элементы в каталоге не согласованы, а папки размещения каталогов не являются стандартными. Нежелательные изменения часто возникают из-за того, что в каждом чертеже при ссылке на каталог элементов указывается расположение на компьютере, где был создан чертеж. Если такой чертеж открывается на компьютере с другим расположением каталога, используется ссылка на папку, заданную по умолчанию на данном компьютере.
Нежелательные изменения могут возникать в элементах чертежа в следующих условиях.
- Пользователь на втором компьютере редактирует трубопроводную сеть с использованием операций, ссылающейся на каталог элементов.
- У характеристики элемента со ссылкой в текущем каталоге отличаются от характеристик в исходном каталоге.
В этом случае к элементу на чертеже применяются характеристики элемента из текущего каталога.
Операции со ссылкой на каталог (при которых могут возникнуть нежелательные изменения) включают добавление элемента в сеть или перемещение элемента. В других операциях, таких как изменение метки, ссылки на каталог не используются.
