Данный элемент конструкции служит для создания представления поперечного сечения проектной поверхности грунта, слоя основания и дополнительного слоя основания для полосы движения, причем для трассы базовой линии при моделировании коридора применяется значение поперечного уклона виража внутренней полосы.
Данный элемент используется для внутренних полос движения шоссе с раздельными полосами и с изломом. Конструкция дорожного покрытия соответствует стандартам, описанным в разделе "Конструкция замощенных участков дорожного покрытия" в Справке AutoCAD Civil 3D.
Присоединение
Точка привязки находится на внутреннем крае полосы на проектной поверхности. Данный компонент можно присоединить к правой или левой стороне.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Указывает сторону, на которой требуется разместить элемент конструкции |
Слева / Справа |
Справа |
|
Точка гребня на внутренней стороне |
Указывает, что внутренний край проезжей части дороги будет считаться гребнем |
Да / Нет |
Нет |
|
Ширина |
Ширина полосы от смещения внутреннего края до смещения наружного края |
Числовое, положительное |
3,6 м 12,0 футов |
|
Стандартный поперечный уклон в % |
"Стандартный поперечный уклон в %" полосы используется в случае, если не задан поперечный уклон виража трассы |
Числовое |
-2,0 |
|
Толщина покрытия 1 |
Толщина слоя "Покрытие1" (если равна нулю - слой игнорируется) |
Числовое, не отрицательное |
0,025 м 0,083 фута |
|
Толщина покрытия 2 |
Толщина слоя покрытия 2 (если равна нулю - покрытия нет) |
Числовое, не отрицательное |
0,025 м 0,083 фута |
|
Толщина основания |
Толщина слоя основания (нулевое значение - пропустить). |
Числовое, не отрицательное |
0,100 м 0,333 фута |
|
Толщина дополнительного слоя основания |
Толщина дополнительного слоя основания (нулевое значение - пропустить). |
Числовое, не отрицательное |
0,300 м 1,0 фут |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Более подробные сведения приведены в разделах в руководстве пользователя AutoCAD Civil 3D.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Ширина |
Может использоваться для переопределения фиксированного значения "Ширина полосы" и привязки края полосы к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Отметка наружных полос |
Может использоваться для переопределения нормального поперечного уклона полосы и привязки наружного края полосы движения к отметке профиля. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. |
Не обязательно |
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
|
Ширина полос движения |
Ширина полосы |
Числовое |
|
Поперечный уклон полосы в % |
Поперечный уклон полосы в % |
Числовое |
Режим

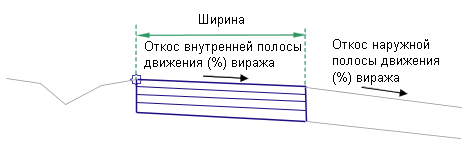

Поперечный уклон виража для параметра "Внутренняя полоса" определяется параметрами виража для трассы базовой линии. Проектная поверхность и параллельное основание с заданной шириной, глубиной и поперечным уклоном виража вставляются, начиная с точки привязки. Вертикальные звенья замыкают форму на одном из концов полосы.
Если во время моделирования коридора названию смещения трассы в плане назначено значение "Ширина", ширина полосы изменяется и приводится в соответствие со смещением трассы.
Работа в режиме компоновки

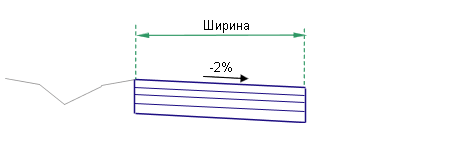

Данный элемент в режиме компоновки отображает звенья полосы движения, используя заданные значения ширины и глубины при поперечном уклоне -2%.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
|
P1 |
КПЧ |
Край проезжей части на проектной поверхности |
|
P1 |
Гребень |
Точка гребня на проектной поверхности (может отсутствовать) |
|
P2 |
Полоса движения |
Внешний край полосы на проектной поверхности |
|
P3 |
КПЧ_Покрытие1 |
Край проезжей части на слое Покрытие1 |
|
P3 |
Гребень_Покрытие1 |
Точка гребня на слое "Покрытие1" (может отсутствовать) |
|
P4 |
Полоса_Покрытие1 |
Внешний край полосы на слое Покрытие1 |
|
P5 |
КПЧ_Покрытие2 |
Край проезжей части на слое Покрытие2 |
|
P5 |
Гребень_Покрытие2 |
Точка гребня на слое "Покрытие2" (может отсутствовать) |
|
P6 |
Полоса_Покрытие2 |
Внешний край полосы на слое Покрытие2 |
|
P7 |
КПЧ_Основание |
Край проезжей части полосы движения на слое основания |
|
P7 |
Гребень_Основание |
Точка гребня на слое основания (может отсутствовать) |
|
P8 |
Полоса_Основание |
Внешний край полосы на слое основания |
|
P9 |
КПЧ_Осн |
Край проезжей части полосы движения на дополнительном слое основания |
|
P9 |
Гребень_Осн |
Точка гребня на дополнительном слое основания (может отсутствовать) |
|
P10 |
Полоса_Осн |
Внешний край полосы на дополнительном слое основания |
|
L1 |
Верх, Покрытие |
Проектная поверхность |
|
L2 |
Покрытие1 |
|
|
L3 |
Покрытие2 |
|
|
L4 |
Основание |
Поверхность основания |
|
L5 |
Дополнительный слой основания База отсчета |
Поверхность дополнительного слоя основания |
|
S1 |
Покрытие1 |
|
|
S2 |
Покрытие2 |
|
|
S3 |
Основание |
|
|
S4 |
Дополнительный слой основания |

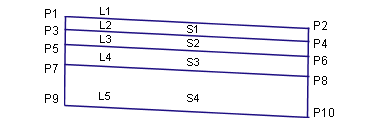

Диаграмма кодирования
