Учебное пособие "Проектирование простых профилей"

В этом учебном пособии рассматривается создание простых профилей существующей поверхности и компоновки для трассы.

Профиль существующей поверхности извлекается из поверхности и служит для просмотра изменений отметки вдоль трассы в плане. Профиль компоновки является проектным объектом и служит для просмотра требуемых значений уклона и отметки. Профили отображаются на аннотированной сетке, которая называется видом профиля.

Отображение профиля существующей поверхности на виде профиля

1. Откройте чертеж Profile-1.dwg, расположенный в папке чертежей учебного пособия.

   Этот чертеж содержит существующую поверхность грунта, трассу, представляющую осевую линию дороги, и полилинию, представляющую осевую линию пересекающей дороги. Вид профиля создается на основе прямоугольника в северо-восточном углу площадки.

2. Выберите вкладку "Главная" панель "Создание проекта" раскрывающийся список "Профиль" "Создать профиль поверхности".
3. В диалоговом окне "Создание профиля по поверхности" нажмите "Добавить".
   Прим.:

   Для этого упражнения можно выбрать только трассу "First Street" (Первая улица) и существующую поверхность грунта; эти объекты выбраны по умолчанию.

4. Нажмите "Вычертить на виде профиля".
5. В окне Мастера "Создание вида профиля" щелкните "Создание вида профиля".

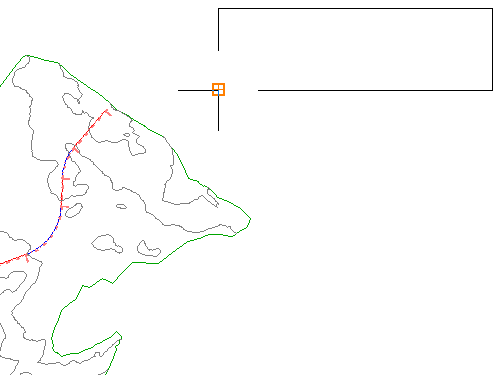

6. На чертеже щелкните в левом нижнем углу прямоугольного заполнителя.

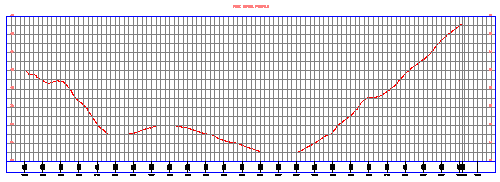

   Отображается вид профиля "First Street" со штриховым профилем, представляющем существующую поверхность грунта. Слева и справа отображаются аннотации отметок. Внизу отображаются аннотации пикетов.



Создание профиля компоновки

1. Выберите вкладку "Главная" панель "Слои" раскрывающийся список "Слой". Рядом со слоем _PROF-ROAD-FGCL-PL щелкните на значке .

   Окружности на виде профиля служат ориентиром при рисовании профиля компоновки.

2. Выберите вкладку "Главная", панель "Создать проектные данные" раскрывающийся список "Профиль" "Инструменты создания профилей".
3. Выберите созданный вид профиля.
4. В диалоговом окне "Создание профиля - вычертить новый" задайте следующие значения параметров.
   • Имя: Finished Grade Centerline - First Street (Осевой проектный профиль - первая улица)
   • Стиль профиля: Design Profile
   • Набор меток профиля: Complete Label Set
   Нажмите кнопку "ОК".

   Отображается панель "Инструменты создания компоновки профиля". Эта панель инструментов позволяет формировать компоновку проектного профиля по точкам вертикального пересечения (ТВП) или из объектов - прямых участков и кривых посредством наложения зависимостей. Для этого упражнения в указанных точках создаются ТВП. Между ТВП создаются прямые участки; в каждой ТВП создаются кривые.

5. На панели инструментов "Инструменты создания компоновки профиля" в списке "Вычертить прямые участки" выберите "Вычертить прямые участки с кривыми".

   В командной строке появляется запрос на указание начальной точки.

   Перед выбором начальной точки убедитесь в том, что включен режим "Объектная привязка" ("OSNAP") и выбраны режимы "Конечная точка" и "По центру".

6. В строке состояния дважды щелкните на значке "Объектная привязка" . Выберите "Параметры".
7. В диалоговом окне "Режимы рисования" на вкладке "Объектная привязка" выберите "Очистить все", затем "Конечная точка" и "По центру" . Нажмите кнопку "ОК".
8. Перемещаясь справа налево, щелчком мыши разместите точки ТВП в центрах окружностей.
9. Нажмите клавишу Enter для завершения формирования компоновки профиля.

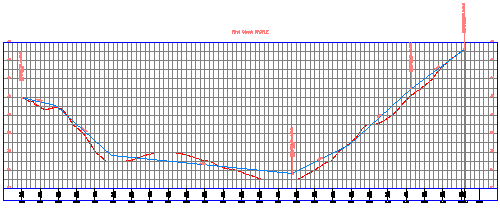

   На виде профиля отображается синий профиль "Finished Grade Centerline" и его метки.

10. Закройте панель "Инструменты создания компоновки профиля".
11. Выберите вкладку "Главная" панель "Слои" раскрывающийся список "Слой". Рядом со слоем PROF-ROAD-FGCL-PL щелкните на значке . Щелкните на чертеже для завершения работы со списком "Слои".


Для продолжения работы над следующим учебным пособием перейдите к разделу "Работа с профилями поверхностей".
