В этом упражнении инструменты компоновки трассы используются для построения трассы, содержащей кривые.
Задание свойств трассы
- Откройте чертеж Align-1.dwg, который находится в папке учебных пособий по чертежам.
Чертеж содержит поверхность, обозначенную несколькими окружностями с метками от А до D.
Прим.:
Убедитесь в том, что включен режим "Объектная привязка" (ПРИВЯЗКА).
- Выберите вкладку

.
- В диалоговом окне "Создание трассы - компоновка" в поле "Имя" введите "First Street".
- На вкладке "Общие" задайте следующие параметры:
- Площадка: <Нет>
- Стиль трассы: Компоновка
- Слой трассы: C-ROAD
- Набор меток трассы: Основные и вспомогательные точки геометрии
Установка значения <Нет> для площадки предотвращает пересечение трассы с другими объектами на чертеже. Выбор значения <Нет> полезен тогда, когда не надо создавать участки как при формировании замкнутых областей пересекающимися трассами, так и при пересечении трассы с существующим участком.
- Перейдите на вкладку "Критерии проектирования".
Значение "Начальная проектная скорость" задает проектную скорость по умолчанию на начальном пикете трассы. Проектные скорости могут быть заданы и на других пикетах вдоль трассы. Если другие проектные скорости не указаны, то "Начальная проектная скорость" применяется ко всей трассе. Для данного упражнения примите значение по умолчанию параметра "Начальная проектная скорость".
Остальные параметры на данной вкладке используются только тогда, когда надо убедиться, что проект трассы соответствует указанным критериям проектирования. В этом упражнении к трассе не применяются критерии проектирования. Использование критериев проектирования описывается в учебном пособии "Проектирование трассы с учетом местных стандартов".
- Нажмите "OK".
На экране отображается панель инструментов "Инструменты компоновки трассы". Она содержит элементы управления, необходимые для создания и редактирования трасс.
Построение трассы
- На панели инструментов "Инструменты компоновки трассы" щелкните на раскрывающемся списке
и выберите "Параметры кривой и переходной кривой"
. В диалоговом окне "Параметры кривых и переходных кривых" можно задать тип кривой для автоматического размещения в каждой точке пересечения (ТП) между прямыми участками.
- В диалоговом окне "Параметры кривой и переходной кривой" задайте следующие значения параметров.
- Тип:
клотоида
- Входящая переходная кривая: флажок снят
- Кривая: флажок установлен
- Исходящая переходная кривая: флажок снят
- Радиус по умолчанию: 350.0000’
- Нажмите "OK".
- На панели "Инструменты компоновки трассы" щелкните на раскрывающемся списке
. Выберите "Прямой участок - прямой участок (с кривыми)"
.
- Выполните привязку к центру окружности A для указания начальной точки трассы.

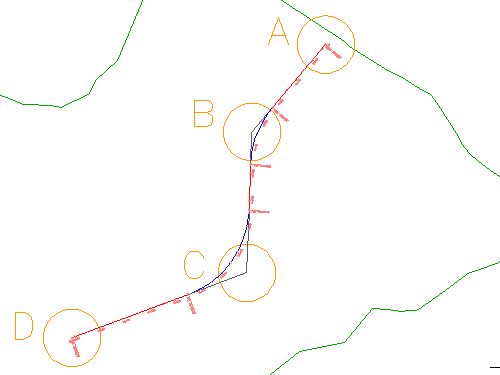

- Растяните линию за контур окружности и задайте дополнительные точки пересечения с помощью привязки к центрам окружностей B, C и D (по порядку). После этого нажмите правую кнопку мыши, чтобы завершить команду компоновки трассы в плане.
- Панорамируйте и меняйте размер изображения чертежа, чтобы проверить стиль и содержание меток. Обратите особое внимание на метки геометрических точек, маркирующие начальную и конечную точки каждой линии, переходной кривой и кривой.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Добавление к трассе свободных кривых и переходных кривых.
