В этом упражнении на простую трассу добавляются свободная кривая и свободное стандартное закругление.

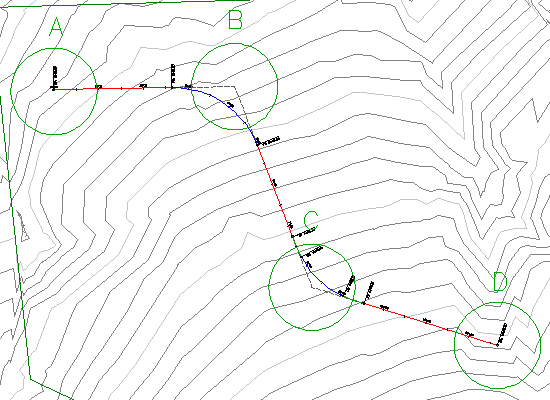

Чертеж содержит простую трассу, состоящую из 3-х прямых участков. За следующие несколько шагов на окружностях B и C добавляются свободные кривые.
Это упражнение является продолжением раздела Упражнение 1. Создание трассы с обычными и переходными кривыми.
Добавление свободной кривой между двумя прямыми участками
- Откройте файл Align-2.dwg, расположенный в папке чертежей учебного пособия.
- Настройте окно чертежа так, чтобы были видны окружности В и С на поверхности.
- При отсутствии панели "Инструменты компоновки трассы" выберите трассу. Нажмите правую кнопку мыши и выберите .
- На панели "Инструменты компоновки трассы" щелкните на раскрывающемся списке
. Выберите
"Сопряжение свободной кривой (между двумя объектами, по радиусу)". - При появлении запроса в командной строке щелкните на прямом участке, который входит в окружность В с левой стороны ("первый объект").
- Щелкните на прямом участке, который выходит из окружности B с правой стороны ("следующий объект").
- Нажмите клавишу ENTER для задания значения по умолчанию для кривой, меньшего 180 градусов.
- Введите значение радиуса - 200. Между прямыми участками строится кривая в соответствии с заданными параметрами.
Добавление свободной комбинации "переходная кривая - кривая - переходная кривая" между двумя прямыми участками
- На панели инструментов "Инструменты компоновки трассы" щелкните на стрелке рядом с
. Выберите "Свободное стандартное закругление (между двумя объектами)". - При появлении запроса в командной строке щелкните на прямом участке, который входит в окружность C с левой стороны ("первый объект").
- Щелкните на прямом участке, который выходит из окружности C с правой стороны ("следующий объект").
- Нажмите клавишу ENTER для задания значения по умолчанию для кривой, меньшего 180 градусов.
- Введите радиус 200.
- Введите длину входящей переходной кривой - 50.
- Введите длину исходящей переходной кривой - 50. Прим.:
Обратите внимание на принятые по умолчанию значения, отображаемые в командной строке.
- Выйдите из команды компоновки, нажав правую кнопку мыши в области чертежа.
Для продолжения работы с этим учебным пособие перейдите к разделу Упражнение 3. Добавление к трассе плавающих кривых.
