В этом упражнении будет произведена настройка окна чертежа с использованием именованных видов и визуальных стилей.
Разделение площади чертежа на отдельные видовые экраны
- Откройте чертеж Intro-2.dwg, который находится в папке учебных пособий по чертежам.
Этот чертеж показывает существующую поверхность, несколько трасс и несколько видов профиля, которые содержат существующие проектные профили и профили компоновки.
- Выберите вкладку "Вид"
панель "Видовые экраны" "Список конфигураций видовых экранов""Два: вертикально". Отображаются два видовых экрана. Каждый видовой экран представляет собой отдельное окно, в котором можно осуществлять панорамирование и зумирование для получения различных видов чертежа. Можно создавать пользовательские настройки видовых экранов и сохранять их для последующего использования.
- Щелкните в каждом видовом экране.
Обратите внимание на то, что при выполнении щелчка внутри видового экрана его рамка затемняется, чтобы показать текущий активный видовой экран. Щелкните в видовом экране с левой стороны, чтобы он стал активным.
- В командной строке введите ZE.
Виды поверхности и профиля отображаются в левом видовом экране.
Применение сохраненного вида чертежа
- Щелкните в видовом экране с левой стороны, чтобы он стал активным.
- Выберите вкладку .

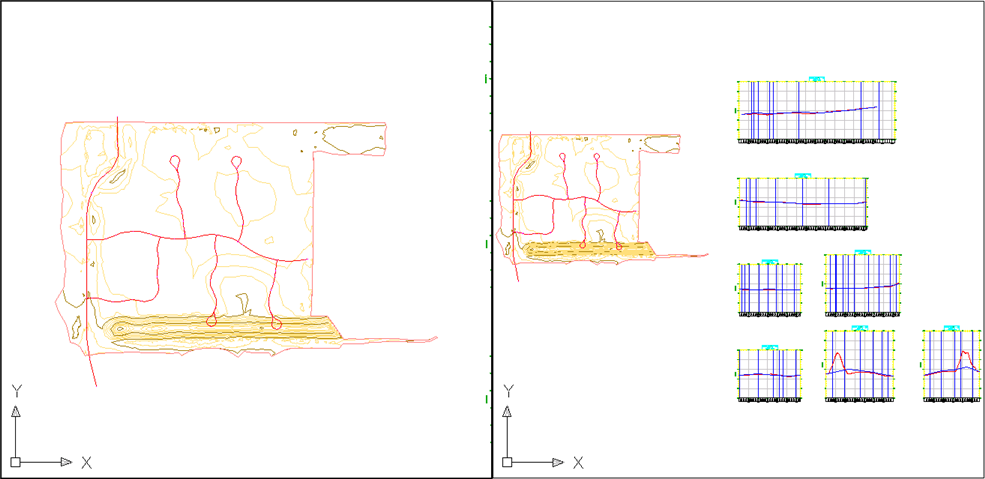

На левом видовом экране отображаются границы существующей поверхности грунта.
В этом чертеже были созданы три вида. Каждый именованный вид включает в себя некоторый коэффициент увеличения, положение, ориентацию и состояние слоя. Именованные виды сохраняются вместе с чертежом и могут быть использованы в любое время. Если на чертеже отображается определенный вид, к которому потребуется вернуться, можно сохранить его как именованный вид. Для этого выберите вкладку
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Изменение отображения объектов.
