Упражнение 4. Редактирование компонентов кругового перекрестка

В этом упражнении будет выполнено редактирование геометрии примыкающих дорог, перемещение центральной точки кругового перекрестка и удаление его компонентов.

Редактирование геометрии примыкающей дороги

1. Откройте файл Roundabout-Edit.dwg, расположенный в папке чертежей учебного пособия.
2. Выберите вкладку "Редактирование" панель "Проектные данные" "Пересечение".
3. Выберите вкладку "Пересечение" панель "Изменить круговой перекресток" "Редактировать круговой перекресток".
4. Щелкните трассу Approach_EW.

5. В диалоговом окне "Создать круговой перекресток - Примыкающие дороги" в разделе "Параметры примыкающих дорог" измените следующие параметры:
   • Радиус съезда: 25
   • Длина клина расширения на въезде: 75
6. В нижней части диалогового окна нажмите "Далее".
7. В диалоговом окне "Создать круговой перекресток - Островки безопасности" в разделе "Параметры конструктивных треугольников" измените параметр "Длина", присвоив ему значение 75.
8. В нижней части диалогового окна нажмите "Далее". Нажмите "Готово".

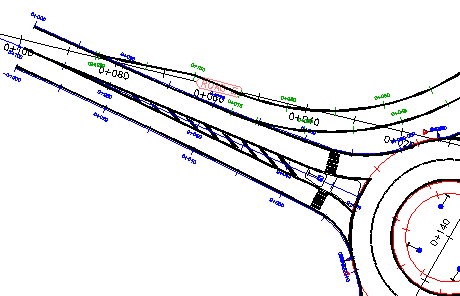

   Примыкающая дорога удлинена, радиус съезда увеличен, а линии для островков безопасности и дорожной разметки обновлены.

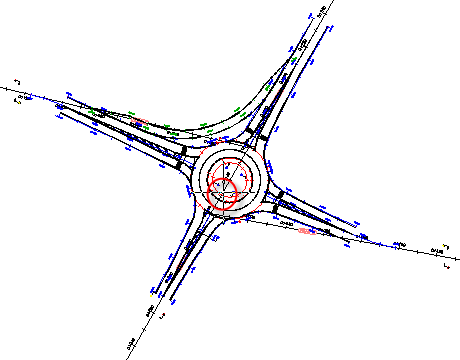

Редактирование местоположения кругового перекрестка

1. Выберите вкладку "Пересечение" панель "Изменить круговой перекресток" "Редактировать круговой перекресток".
2. Щелкните трассу Roundabout_ISLAND.

3. В диалоговом окне "Создать круговой перекресток - Проезжая часть кругового участка" в разделе "Центральная точка кругового перекрестка" щелкните .

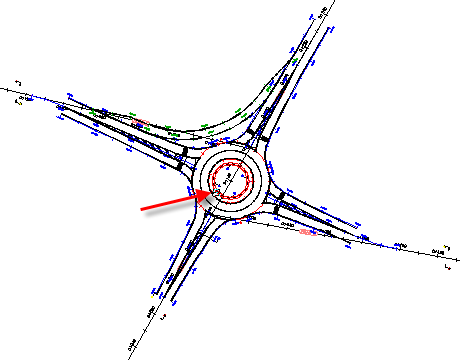

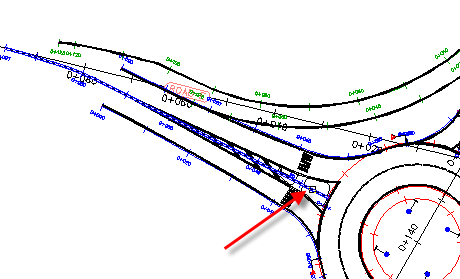

4. В чертеже на трассе дороги D щелкните вблизи пикета 0+130.
   Прим.:

   На пикете 0+130 метки отсутствуют, но местоположение показано на следующем изображении.


5. В нижней части диалогового окна нажмите "Далее" три раза. Нажмите "Готово".

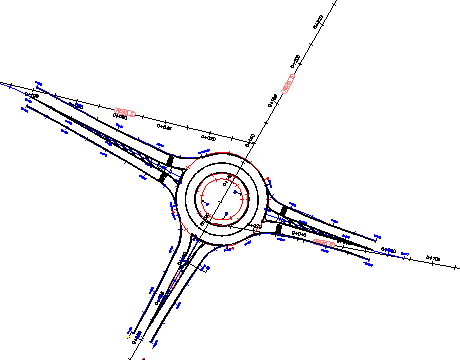

   Выполняется воссоздание трасс кругового перекрестка и дорожной разметки вокруг новой центральной точки.

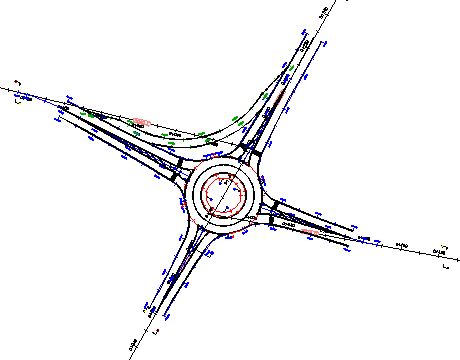

Удаление компонентов кругового перекрестка

1. Выберите вкладку "Перекресток" панель "Изменить круговой перекресток" "Удалить круговой перекресток".

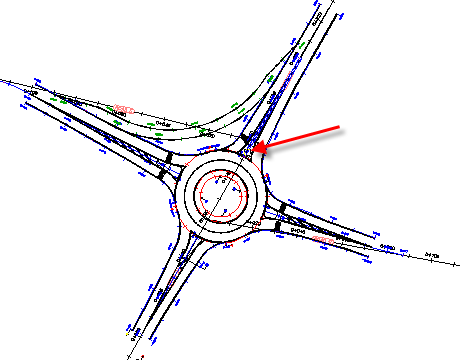

2. Щелкните трассу Approach_SN (1).


   Выполняется удаление и примыкающей дороги, и поворотной полосы. Поворотная полоса была удалена, поскольку ее геометрия зависела от геометрии примыкающих дорог, к которым она была присоединена.


   Прим.:

   Чтобы удалить весь круговой перекресток целиком, щелкните одну из трасс кругового участка, когда активна команда "Удалить круговой перекресток".

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 5. Работа со стандартами проектирования и наборами параметров круговых перекрестков.
