Упражнение 2. Назначение кодов статей расхода объектам AutoCAD

В этом упражнении назначим коды статей расхода различным объектам AutoCAD, таким как отрезки, блоки и замкнутые области полилиний.

Для выбора похожих объектов воспользуемся командой AutoCAD "Быстрый выбор" и командой "Выбрать сходные". Эти команды можно использовать для назначения кода статьи расхода нескольким объектам одновременно.

Это упражнение является продолжением темы раздела Упражнение 1. Загрузка списка статей расхода.

Назначение кода статьи расхода линейным объектам

1. Откройте чертеж Quantities-2.dwg, который находится в папке учебных пособий по чертежам.

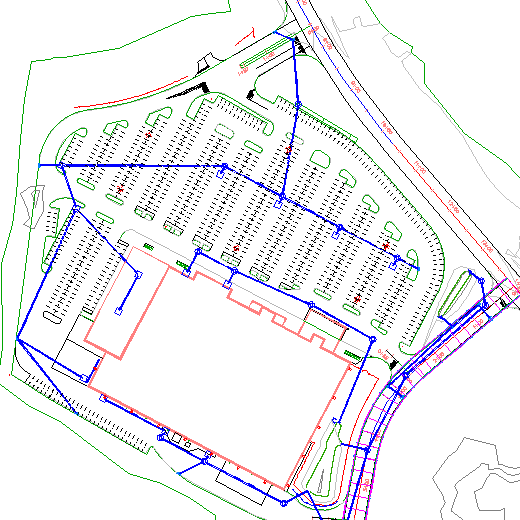

   Этот чертеж содержит площадку производственного объекта, которая состоит из проекции объекта здания, парковки и подъездных дорог.

2. В командной строке введите БВЫБОР.
3. Нажмите "OK" для подтверждения того, что объекты не выбраны.
4. В диалоговом окне "Быстрый выбор" задайте следующие параметры:
   • Применить: Ко всему чертежу
   • Тип объекта: Отрезок
   • Свойства: слой
   • Оператор: = равно
   • Значение: PKNG-STRP-AISLES
   • Отобранные объекты: Включить в новый набор
   • Добавить в текущий набор: Выбранные
5. Нажмите кнопку "ОК".
6. Для возврата в диалоговое окно "Быстрый выбор" нажмите ENTER.
7. Повторите шаги 2-4 для выбора линий на слое PKNG-STRP-STALLS.

   На чертеже выбраны все линии боксов парковки.


8. Выберите вкладку "Анализ" панель "QTO (объем работ)" "Диспетчер объемов работ".
9. В диалоговом окне "Диспетчер объемов работ" щелкните .
   Совет:

   Также можно щелкнуть статью расхода правой кнопкой мыши и выбрать "Назначить статью расхода".

10. В категории "Избранное" выберите "Идентификатор статьи расхода"63401-0300.
11. Нажмите клавишу ENTER.

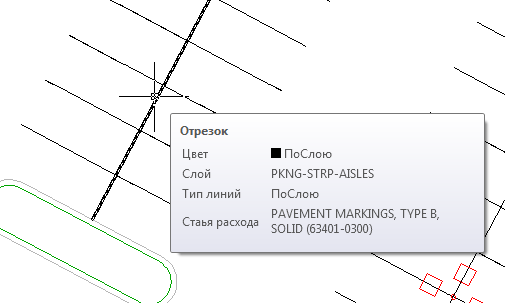

12. Установите курсор на одной из линий парковки.

    Отображается подсказка с описанием и идентификатором статьи расхода, назначенной данному объекту.



Назначение статьи расхода блокам AutoCAD

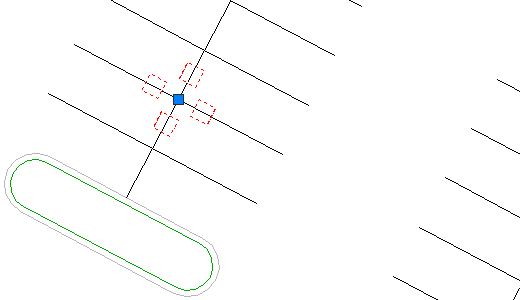

1. На чертеже выберите один из блоков, представляющих осветительные приборы парковки.

2. Щелкните правой кнопкой мыши. Выберите команду "Выбрать сходные".

   Выбраны все блоки ламп.

3. Щелкните .
4. В категории "Избранное" выберите "Идентификатор статьи расхода"63612-0300.
5. Нажмите клавишу ENTER.

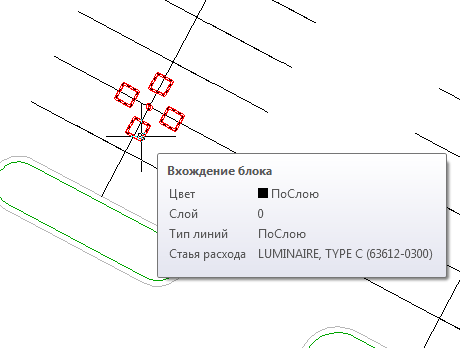

6. Установите курсор на одном из блоков.

   В подсказке отображается описание и идентификатор каждой статьи расхода, назначенной для этого блока.



Назначение нескольких кодов статей расхода замкнутой области

1. В диалоговом окне "Диспетчер объемов работ" щелкните .
2. В категории "Избранное" выберите следующие статьи расхода:
   • 62401-0400
   • 62511-2000
   • 62525-0000
   Совет:

   Выбор нескольких элементов выполняется при нажатой клавише CTRL.

3. Нажмите клавишу ENTER.
4. В командной строке введите О.

   Эта операция активизирует режим выбора объектов, в котором выбирается контур замкнутого объекта, а не точка внутри объекта. Поскольку некоторые островки безопасности парковки разделены трубами, режим выбора объектов можно использовать для назначения кодов статей расхода всему объекту, а не только выбранной замкнутой области.

   Совет:

   Для ускорения работы перед выбором увеличьте изображение замкнутого многоугольника.

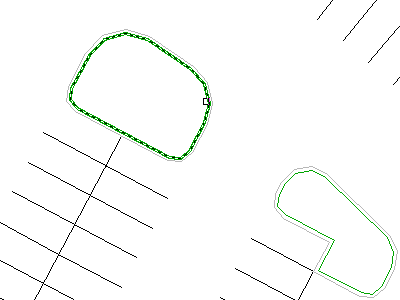

5. На чертеже щелкните зеленую границу островка безопасности парковки.

   На островке безопасности парковки отображается сплошной образец штриховки. Это указывает, что к данной области применены статьи расхода.

6. Выберите несколько других островков безопасности.

7. Нажмите клавишу ENTER для завершения команды.

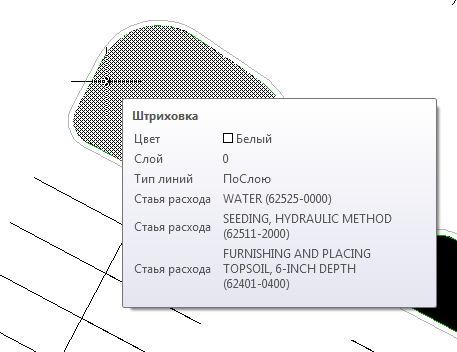

8. Установите курсор на одном из островков безопасности парковки.

   В подсказке отображается описание и идентификатор каждой статьи расхода, назначенной для этой области.



Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Назначение кодов статей расхода элементам трубопроводной сети.
