В ходе данного упражнения будет проведено изменение нумерации обозначений таблицы, созданных в ходе выполнения предыдущего упражнения.
Будет изменена нумерация обозначений кривой вокруг тупика на трассе East Street (Восточная улица), так что они будут нумероваться по часовой стрелке. В ходе упражнения будет использоваться диалоговое окно "Нумерация обозначений таблиц", которое было задействовано в предыдущем упражнении для указания значений начального номера и приращения, использовавшихся при изменении нумерации обозначений таблицы.
Это упражнение является продолжением темы раздела Упражнение 2. Преобразование меток в ярлыки.
Изучение параметров нумерации обозначений в таблице
- В окне "Область инструментов" на вкладке "Параметры" щелкните правой кнопкой на имени чертежа. Щелкните "Нумерация обозначений таблиц".
- В диалоговом окне "Нумерация обозначений таблиц" обратите внимание на то, что значения начальных номеров в окне "Создание обозначений в таблице" не равны 1, как это было в разделе Упражнение 2. Преобразование меток в ярлыки.
Значения начальных номеров являются следующими доступными числовыми значениями, которые основаны на существующих в чертеже обозначениях линий, кривых и переходных кривых и на указанном значении приращения. При добавлении в чертеж дополнительных обозначений таблиц с помощью этих значений можно предотвратить дублирование номеров обозначений.
Прим.:В диалоговом окне "Нумерация обозначений таблиц" задаются настройки для нумерации обозначений всех объектов. Настройки, которые будут назначены в следующих шагах, будут применены к обозначениям в таблицах для всех объектов.
- В разделе "Изменение нумерации обозначений в таблице" примите значения, установленные по умолчанию.
В данном упражнении нумерация кривых будет снова начата со значения 1 с приращением 1.
- Нажмите кнопку "ОК".
В этом упражнении используется чертеж Labels-4a.dwg с изменениями, внесенными в ходе выполнения предыдущего упражнения. Кроме того, можно открыть чертеж Labels-4b.dwg, расположенный в папке чертежей для учебных пособий.
Изменение нумерации обозначений в таблице
- В окне чертежа увеличьте масштаб изображения области вокруг тупика в конце трассы East Street (Восточная улица).
- Щелкните на обозначении метки, чтобы выбрать ее. Перейдите на вкладку "Метки"
панель "Редактирование" "Перенумеровать обозначения". - Щелкните на обозначении C6.
Выводится уведомление о том, что обозначение с номером 1 уже существует. Если нажать клавишу ENTER, то к этому обозначению будет применено следующее свободное обозначение кривой. В этом упражнении дублирование обозначения приемлемо, поскольку пользователь продолжает процесс изменения нумерации, в ходе которого дублирование будет ликвидировано.
- В командной строке введите C, чтобы создать дубликат обозначения кривой в таблице.
Обозначение кривой в таблице теперь имеет вид C1.
- Нажмите клавишу ESC.
- Повторите шаги с 3 по 5 для остальных обозначений кривых так, чтобы эти обозначения получили метки от C1 до C7 в направлении по часовой стрелке вокруг тупика.

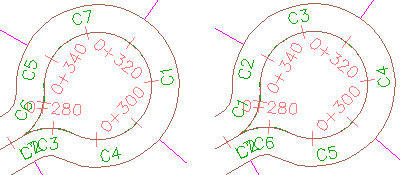

Обозначения в таблице: исходные (слева) и после изменения нумерации (справа)
- Выполните панорамирование линии участка и таблицы кривых, созданных в разделе Упражнение 2. Преобразование меток в ярлыки.
Обратите внимание на то, что данные таблицы были автоматически обновлены и отражают новый порядок нумерации кривых.
Дальнейшее изучение: добавьте метки сегментов к оставшимся участкам вдоль трассы East Street (Восточная улица), затем преобразуйте эти метки в обозначения таблицы. Измените нумерацию обозначений таблицы вдоль полосы отвода так, чтобы нумерация шла в направлении по часовой стрелке.

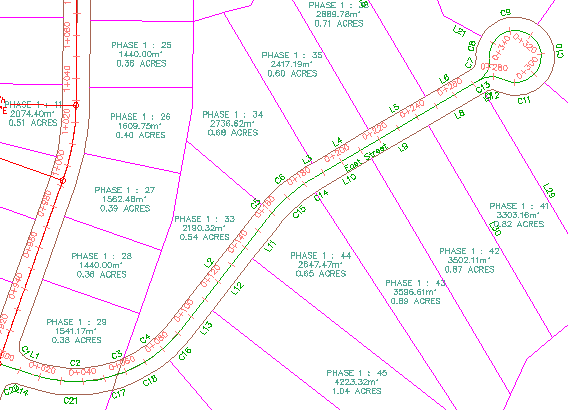

Измененная нумерация обозначений вдоль полосы отвода
Для перехода к следующему учебному пособию перейдите к разделу "Работа со стилями меток".
