В этом упражнении изменяется переход между трассой для смещения и областью уширения на ней, а затем с помощью ручек изменяется геометрическая форма уширения.
Это упражнение является продолжением раздела Упражнение 3. Добавление уширения к трассе для смещения.
Изменение перехода для уширения
Этот чертеж содержит поверхность и осевую линию трассы с двумя трассами для смещения. На трассе для смещения справа от осевой линии трассы расположены две области уширения.
Обратите внимание на то, что в диалоговом окне "Параметры трассы для смещения" трасса для смещения разделена на ряд областей и переходов. Каждая область соответствует диапазону пикетов на осевой трассе с определенным значением смещения. Переходы представляют собой геометрические объекты, соединяющие соседние области.
В этом окне отображаются параметры для первой области. Вывод параметров для последующих областей выполняется с помощью списка "Выберите область уширения" или с помощью кнопок со стрелками.
Обратите внимание на то, что при выборе каждой области или перехода этот объект выделяется на чертеже.

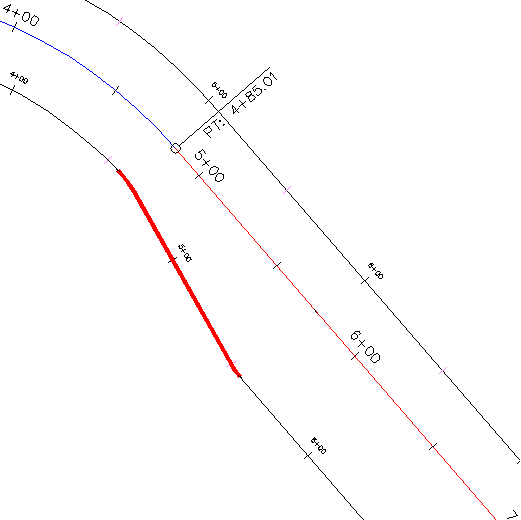

Переход преобразуется в отрезок с кривой на каждом конце.

Переход обновляется в соответствии с внесенными изменениями.
Редактирование области уширения с помощью ручек

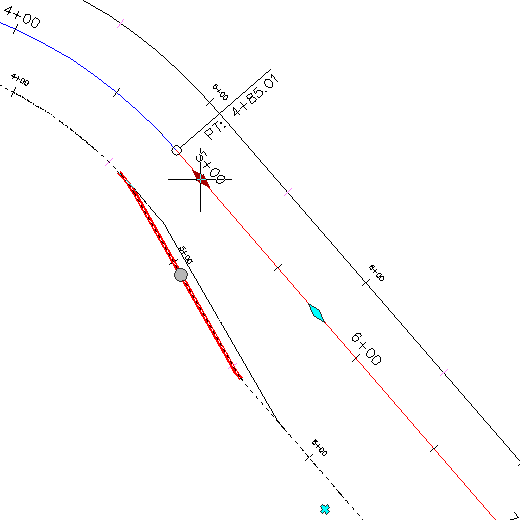

Обратите внимание на то, что при изменении начального положения уширения переход перемещается вместе с ним, а его параметры сохраняются.

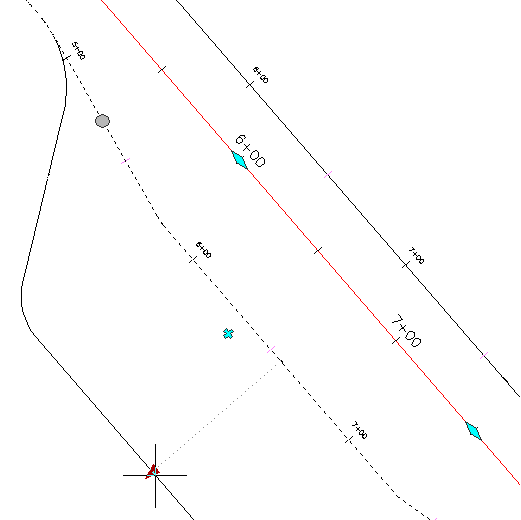

Область уширения увеличивается в размере в соответствии с новым значением смещения.

Ручка
позволяет добавить еще одну область уширения.

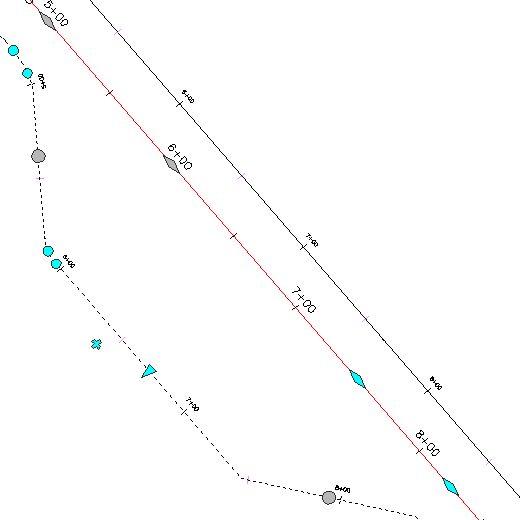

Теперь ручки
отображаются серым цветом, а ручки
расположены в начале и в конце каждой части объекта, представляющей собой переход. Эти ручки служат для изменения геометрической формы перехода.

При изменении геометрической формы перехода обратите внимание на обновление значений соответствующих параметров в диалоговом окне "Параметры смещения".
Для изучения следующего учебного пособия перейдите к разделу "Проектирование трассы с учетом местных стандартов".
