Упражнение 3. Добавление уширения к трассе для смещения

В этом упражнении между заданными пикетами на трассе для смещения добавляются динамические области уширения.

Области уширения удобны при создании автобусных остановок, разделительных полос, поворотных полос и полос для стоянки.

Это упражнение является продолжением темы раздела Упражнение 2. Редактирование трассы для смещения.

Создание уширения на трассе для смещения

1. Откройте чертеж Align-6C.dwg, который находится в папке учебных пособий по чертежам.

   Этот чертеж содержит поверхность и осевую линию трассы с двумя трассами для смещения.

2. Выберите трассу для смещения с правой стороны от осевой линии трассы.

3. Выберите вкладку "Трасса для смещения" панель "Редактирование" "Добавить уширение".
4. По запросам в командной строке задайте следующие значения параметров.
   • Создать участок уширения как новую трассу?: Нет
   • Начальный пикет: 150
   • Конечный пикет: 1000
   • Смещение уширения: 24

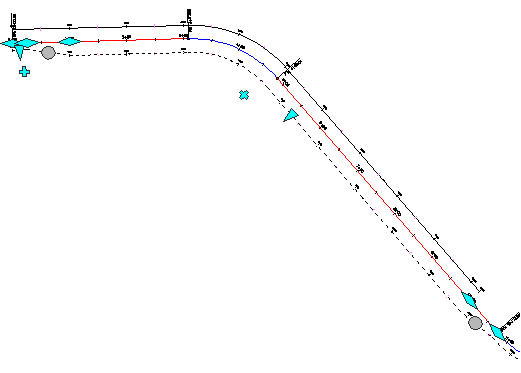

   Создается область уширения, и введенные параметры отображаются в диалоговом окне "Параметры трассы для смещения". Работа с этим диалоговым окном и процедура изменения трассы для смещения с помощью ручек рассматриваются в разделе Упражнение 4. Редактирование уширения на трассе для смещения.



Добавление области уширения к области уширения

1. Выберите трассу для смещения, которая расположена с правой стороны от осевой линии трассы. Щелкните правой кнопкой мыши. Выберите "Редактировать параметры смещения".
   Прим.:

   Можно также добавить область уширения с помощью ручки .

   Параметры трассы для смещения, в том числе параметры существующей области уширения, отображаются в диалоговом окне "Параметры трассы для смещения".

2. В диалоговом окне "Параметры смещения" выберите "Добавить уширение".
3. По запросам в командной строке задайте следующие значения параметров.
   • Начальный пикет: 550
   • Конечный пикет: 750
   • Смещение уширения: 42
4. Нажмите клавишу ESC для отмены выбора трассы для смещения.

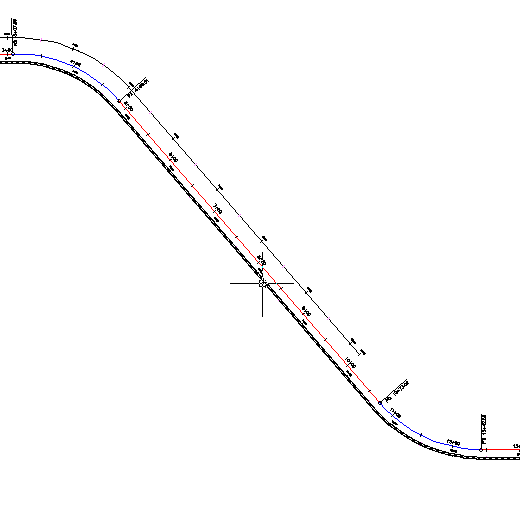

   В пределах исходной области уширения создается вторая область уширения. Параметры новой области уширения отображаются в диалоговом окне "Параметры трассы для смещения".



Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 4. Редактирование уширения на трассе для смещения.
