Упражнение 3. Добавление поворотной полосы к круговому перекрестку

В данном упражнении будет создана геометрия поворотной полосы, что позволит транспортным средствам объезжать круговой перекресток и поворачивать с одной примыкающей дороги на другую.

Выбор примыкающих дорог для въезда и выезда

1. Откройте файл Roundabout-Slip Lane-Add.dwg, расположенный в папке чертежей учебного пособия.
2. Выберите вкладку "Главная" панель "Создание проектных данных" раскрывающийся список "Перекрестки" "Добавить поворотную полосу".

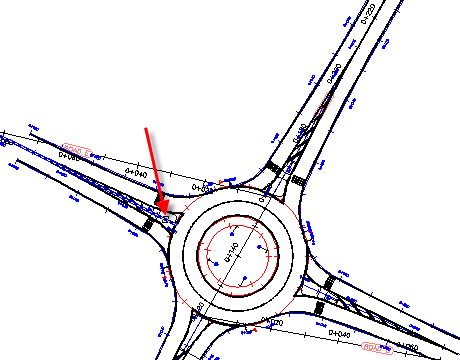

3. На примыкающей дороге для въезда щелкните трассу Approach_SN (1).

4. На примыкающей дороге для выезда щелкните трассу Approach_EW.


Задание параметров переходно-скоростной полосы

1. В диалоговом окне "Создать переходно-скоростную полосу" в разделе "Параметры переходно-скоростных полос" задайте следующие параметры:
   • Длина линии сегментации: 1
   • Длина полосы торможения: 20
   • Длина полосы разгона: 10
   • Ширина полос: 4
   • Радиус: 50
   • Длина сужения: 20
2. В разделе "Рисовать дорожную разметку" задайте следующие параметры:
   • Внешняя кромка: Выбрано; Непрерывная
   • Переходная линия полосы торможения: Снято
   • Переходная линия полосы разгона: Снято
3. Задайте свойства трассы:
   • Стиль трассы: Круговой перекресток - Переходно-скоростная полоса
   • Слой трассы: 0
   • Набор меток трассы: Круговой перекресток - Переходно-скоростная полоса
   • Префикс имени трассы: SlipLane
4. Нажмите кнопку "ОК".

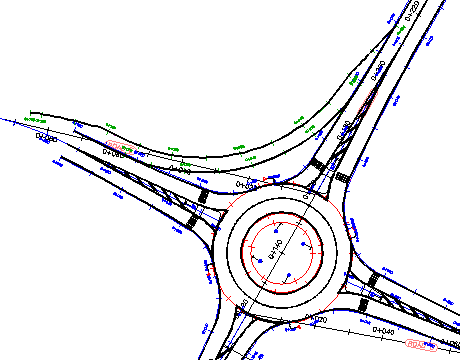

   Переходно-скоростная полоса отображается на чертеже.



Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 4. Редактирование компонентов кругового перекрестка.
