Упражнение 2. Назначение отметок характерной линии

В этом упражнении производится назначение отметок характерным линиям, созданным на основе линий AutoCAD в ходе выполнения предыдущего упражнения.

Это упражнение является продолжением темы раздела Упражнение 1. Создание характерных линий.

Редактирование отметок характерной линии

Прим.:

В этом упражнении используется чертеж Grading-2.dwgс изменениями, внесенными в ходе выполнения предыдущего упражнения.

1. Выберите вкладку "Редактирование" панель "Редактировать отметки" "Редактор отметок".
2. Выберите характерные линии, которые тянутся от окружностей C, D, E к F.

   В диалоговом окне "Редактор отметок для объектов профилирования" можно видеть длину каждого сегмента и отметку в каждой вершине. Обратите внимание: в соответствии с данными, определенными в разделе Упражнение 1. Создание характерных линий отметкой первой точки является 688,000, а отметка последней точки соответствует отметки поверхности. Значения отметок двух промежуточных точек автоматически интерполируются на основе значений начальных и конечных точек. Эту таблицу можно использовать для редактирования значений уровня и уклона. Теперь необходимо назначить значения отметок на линии АВ.

3. Нажмите , затем выберите характерную линию между окружностями A и В. Редактор отметок для объектов профилирования теперь отображает уровни вдоль характерных линий между окружностями A и В.
4. Дважды щелкните кнопкой мыши на значении отметки для начального пикета (0+00.00) и измените его на 630.00 футов . Это значение переведет его на несколько футов ниже поверхности. Измените отметку конечной точки до значения примерно 690.00 футов.

   Несколько следующих этапов работы позволят добавить точку отметки на характерной линии.

Вставка точки отметки в характерную линию

1. В диалоговом окне "Редактор отметок для объектов профилирования" щелкните значок ("Вставить точку с отметкой").

   На характерной линии АВ видны маленькая окружность и подсказка к инструменту, которая отображает значение пикета и отметку точки. Можно переместить эту точку в новое местоположение с помощью курсора.

2. Переместите точку примерно на середину характерной линии, а затем щелкните кнопкой мыши.
3. В диалоговом окне "Вставка ТВП" при желании можно переместить точку отметки к конкретному пикету. Нажмите "OK" Нажмите "OK".

   Точка добавляется к таблице в окне "Редактор отметок для объектов профилирования", в котором можно редактировать пикет, отметку, уклон и длину (расстояние между точками).

4. Щелкните кнопкой мыши на характерной линии АВ.

   Для конечных точек и точки отметки отображаются ручки редактирования. Можно щелкнуть кнопкой мыши, установив указатель на точку отметки, и переместить ее вдоль характерной линии. Также можно щелкнуть на одной из конечных точек и передвинуть ее в новое положение. Если производится какая-либо операция редактирования с помощью ручек, в окне "Редактор отметок для объектов профилирования" происходит обновление значений.

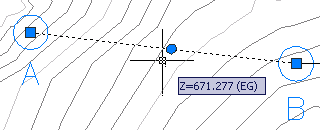

5. Передвиньте курсор на поверхность около точки отметки, чтобы увидеть отображаемую отметку поверхности.

6. В диалоговом окне "Редактор отметок для объектов профилирования" задайте для точки отметки такую отметку, которая соответствует окружающей поверхности или находится ниже нее.

   Следующие несколько этапов работы позволят подогнать характерную линию ВС к существующей поверхности грунта. Эта команда назначает уровень для каждой вершины характерной линии.

Наложение характерной линии на поверхность

1. При необходимости нажмите один или два раза клавишу ESC, чтобы отменить выбор характерной линии АВ.
2. Выберите вкладку "Редактирование" панель "Редактировать отметки" "Поднять на поверхность".
3. В диалоговом окне "Задать отметки по поверхности" нажмите кнопку "OK".
4. Щелкните кнопкой мыши, установив курсор на характерной линии ВС, затем щелкните правой кнопкой мыши и нажмите ENTER для завершения выполнения команды.
5. Снова щелчком выберите характерную линию ВС. Добавится точка отметки , в которой линия пересекает сторону треугольника на поверхности TIN (триангуляционной сети).
6. Щелкните правой кнопкой мыши и выберите "Редактор отметок".

   В окне "Редактор отметок" отображаются данные для каждой точки отметки вдоль характерной линии BC, в том числе ее отметка, расстояние до следующей точки и уклон к этой точке. Такая характерная линия может быть удобным отправным пунктом для профилирования. Можно воспользоваться элементами управления в верхней части окна "Редактор отметок для объектов профилирования" для добавления и удаления точек отметок и для редактирования их значений. Можно выбрать несколько точек в таблице для выполнения групповых операций, таких как подъем или спуск на одну и ту же величину или "уплощения" разных отметок до одного и того же значения.

7. Нажмите кнопку для выхода из диалогового окна "Редактор отметок для объектов профилирования".

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Создание объектов профилирования.
