В ходе выполнения этого упражнения изучается применение элементов конструкций с выходом на рельеф к модели коридора в сечении. На некоторых пикетах текущие параметры выхода на рельеф не соответствуют условиям, заданным для площадки.
Изучение существующего коридора
- Откройте чертеж Assembly-2a.dwg, который находится в папке учебных пособий по чертежам.
Этот чертеж содержит два видовых экрана. На верхнем видовом экране полностью отображается конструкция коридора. На нижнем видовом экране отображаются поверхность, коридор и вид профиля.
- На нижнем видовом экране выберите коридор. Перейдите на вкладку
. - На вкладке "Редактор сечений" с помощью кнопок

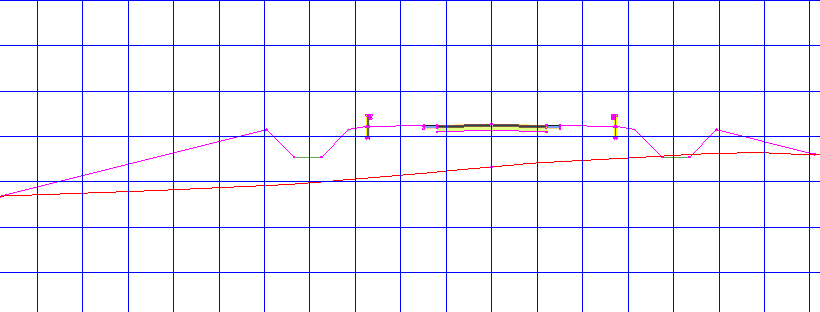

рассмотрите применение конструкции "Магистральная дорога" к пикетам коридора. При применении этой конструкции на каждой стороне дороги создается кювет. В начале и в конце коридора выемка и насыпь с обеих сторон относительно согласованы между собой.
В следующих упражнениях рассматриваются два условия.

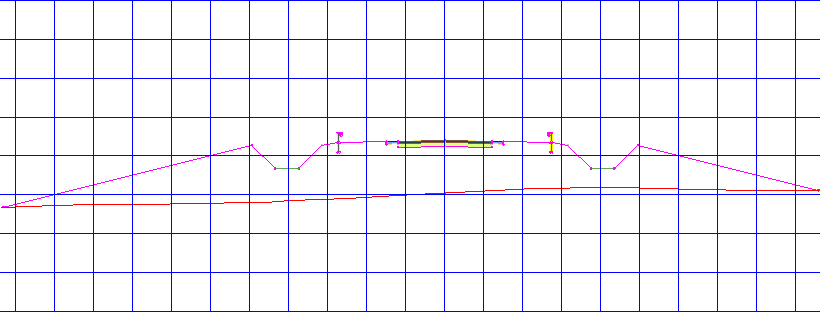

- Во-первых, в силу условия насыпи в диапазоне пикетов от 0+00 до 1+00 на левой стороне формируется относительно глубокая насыпь. В то время как в других областях коридора построение конструкции коридора соответствует требованиям, в данной области следует применить другой подход, соответствующим образом изменив проектные данные.

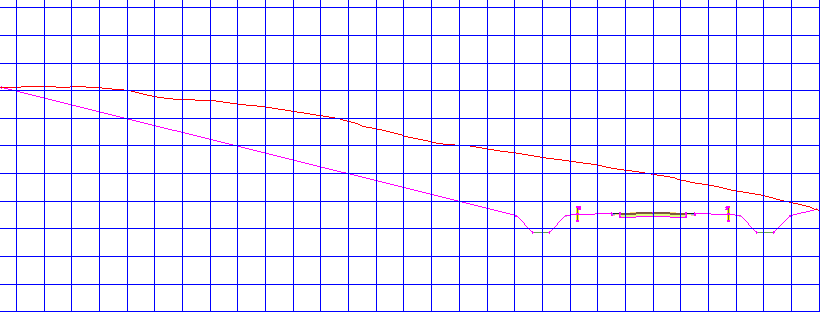

- Во-вторых, в диапазоне пикетов от 5+00 до 8+00 в результате операции выемки с левой стороны коридора извлекается значительно большее количество материала. Конструкция "Магистральная дорога" подходит для большей части коридора, но не является оптимальной для данного диапазона пикетов.
- Во-первых, в силу условия насыпи в диапазоне пикетов от 0+00 до 1+00 на левой стороне формируется относительно глубокая насыпь. В то время как в других областях коридора построение конструкции коридора соответствует требованиям, в данной области следует применить другой подход, соответствующим образом изменив проектные данные.
- На панели "Инструменты просмотра/редактирования сечения коридора" щелкните на значке для возврата к пикету 0+00.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Добавление условных элементов конструкции к конструкции коридора.
