Упражнение 1. Создание трасс для смещения

В ходе выполнения этого упражнения создаются трассы для смещения, динамически связанные с существующей осевой трассой.

Создание смещений осевой линии трассы

1. Откройте чертеж Align-6A.dwg, который находится в папке учебных пособий по чертежам.

   Этот чертеж содержит поверхность и трассу.

2. Выберите вкладку "Главная" панель "Создать проектные данные" раскрывающийся список "Трасса" "Создать трассу для смещения".

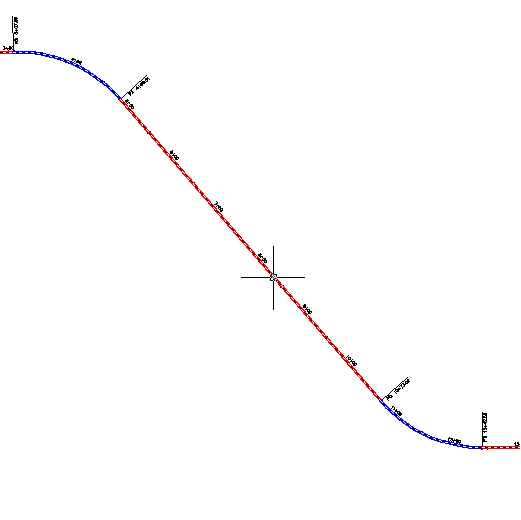

3. Выберите трассу на чертеже.

4. В диалоговом окне "Создать трассы для смещения" задайте следующие значения параметров.
   • Количество Смещений слева: 1
   • Количество Смещений справа: 1
   • Приращение смещения слева: 12
   • Приращение смещения справа: 12
   • Стиль трассы: ETW
   • Набор меток трассы: Offset Labels (Метки смещения)

   Можно также задать критерии проектирования трасс для смещения.

5. Нажмите "OK".

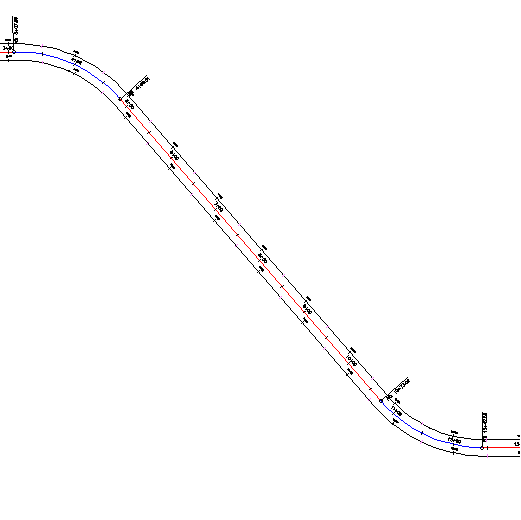

   С каждой стороны от осевой линии трассы создается трасса для смещения.


6. В области инструментов на вкладке "Навигатор" разверните коллекцию "Трассы""Трассы для смещения".

   Обратите внимание на то, что две созданные трассы помещены в коллекцию "Трассы для смещения". На основе трасс для смещения можно создавать профили, виды профилей и группы осей сечения, точно так же как для стандартных трасс типа осевая линия.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Редактирование трассы для смещения.
